Effekt-Kissen-Platten-Verdampfer Weizen-Straw Pulp Evaporation Station Withs fünf

1 Satz
MOQ
200,000USD~1,000,000USD/SET
Preis
Effekt-Kissen-Platten-Verdampfer Weizen-Straw Pulp Evaporation Station Withs fünf
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Anwendbare Branchen: Papierindustrie
Kernkomponenten: Motor, Vakuumpumpe
Vorteil: Verbrauchsersparnis, geringe Betriebskosten
Hauptkraft: Strom
Produktname: Fünf-Effekt-Pillowplate-Verdampfer
Schlüsselverkaufspunkte: Einfach zu bedienen
Stromspannung: 220/380/440V
Plattenmaterial: SS304/316L/Ti
Nach Garantiedienst: Technische Videounterstützung, on-line-Unterstützung, Feldinstandsetzung
Garantie: 1 Jahr
Hervorheben:

Weizenstrohmassen-Verdampfungsstation

,

Verdampfungsstation mit fünf Effekten

,

Kissenplatten-Verdampfungsstation
Grundinformation
Herkunftsort: Jiangsu-Provinz, China
Markenname: HANPU
Zertifizierung: ISO,CE
Modellnummer: HP-MEE
Zahlung und Versand AGB
Verpackung Informationen: Masse mit stronge Verpacken
Lieferzeit: 90 Tage
Zahlungsbedingungen: T/T, L/C, D/A, D/P, Western Union
Versorgungsmaterial-Fähigkeit: 1 gesetztes 90days
Produkt-Beschreibung
Weizenstroh-Zellstoff-Verdampfungsstation mit Fünf-Effekt-Kissenplatten-Verdampfer
Hanpu liefert eine hocheffiziente Fünf-Effekt-Verdampfungsstation, die für Weizenstroh-Zellstofffabriken entwickelt wurde. Unter Verwendung der Kissenplatten-Wärmetauschertechnologie (Dimple Plate) und der Fallfilmhydraulik konzentriert das System Schwarzlauge oder Filtrate mit geringer Verschmutzung, stabilem Betrieb und erstklassiger Dampfökonomie – bereit für die Chemikalienrückgewinnung oder die nachgeschaltete Kristallisation.

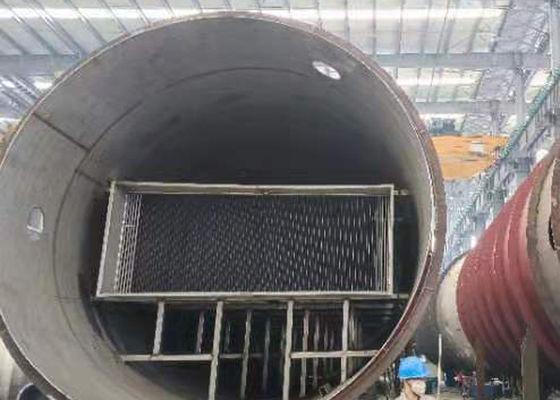

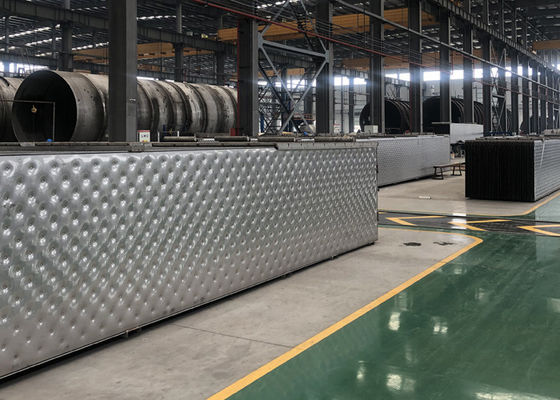

Effekt-Kissen-Platten-Verdampfer Weizen-Straw Pulp Evaporation Station Withs fünf 0 Effekt-Kissen-Platten-Verdampfer Weizen-Straw Pulp Evaporation Station Withs fünf 1
Hauptmerkmale
  • Energieeinsparung: Fünf Effekte in Reihe nutzen die Dampfenthalpie wieder, wodurch eine Dampfökonomie von typischerweise 4,0-5,5 kg Wasser/kg Dampf erreicht wird, was die Kessellast und die CO₂-Emissionen reduziert.
  • Geringe Verschmutzung bei faserhaltigen Strömen: Kissenplattenkanäle fördern die Turbulenz mit breiten Querschnitten, wodurch die Ablagerung von Ablagerungen und Fasern, die üblicherweise bei aus Stroh gewonnenen Laugen beobachtet werden, reduziert wird.
  • Kompakt & Wartungsfreundlich: Leichte Platten ermöglichen kleine Stellflächen, einen einfachen Zugang zur Inspektion und einen schnellen Plattenaustausch im Vergleich zu sperrigen Rohrbündeln.
  • Bereit für die Rückgewinnung: Saubere Kondensatrückgewinnung, optionales Strippen von flüchtigen Stoffen und NCG-Handling helfen, Umweltgrenzwerte einzuhalten und die Alkalirückgewinnungsleistung zu verbessern.
Prozessbeschreibung
1. Vorwärmung des Zulaufs: Der Zulauf wird durch Kondensat/Blitzdampf vorgewärmt, um Frischdampf zu minimieren.
2. Fünf-Effekt-Fallfilm: Gleichmäßige Verteilung über Kissenplattenpaneele; jeder nachgeschaltete Effekt arbeitet bei niedrigerem Druck/Temperatur, um Wärme zu kaskadieren.
3. Dampf-Flüssigkeits-Trennung: Hocheffiziente Entschäumer vermeiden Mitnahme; sauberes Kondensat wird zurückgewonnen.
4. Vakuum- und NCG-Management: Oberflächenkondensator mit Vakuumpumpe entfernt nicht kondensierbare Gase und steuert TRS/Geruch.
5. Automatisierung: SPS/HMI mit Rezepten, Trendprotokollen und Überspannungsschutz; Inline-Dichte/Feststoffe zur Sollwertregelung.
6. Reinigung: Online-Wasserwäsche, alkalische/saure CIP und optionale piggable Leitungen mindern organische/anorganische Verschmutzung.
Materialien & Konformität
  • Metalle: SS304/SS316L Standard; Duplex 2205/2507 für Chlorid-/Alkalibeständigkeit im Schwarzlaugebetrieb.
  • Dichtungen & Abdichtungen: EPDM/FKM/PTFE je nach Temperatur und Chemikalienexposition.
  • Standards: ASME/PED-Behälter, CE-Kennzeichnung verfügbar; Sicherheitsverriegelungen und Druckschutz enthalten.
Technische Daten
Artikel Typischer Bereich / Hinweis
Anwendung Weizenstroh-Zellstofflauge, Filtrate und Nebenströme vor der Rückgewinnung oder Kristallisation
Verdampfungskapazität 10-120 t/h pro Linie (anpassbar durch Effektoberfläche und Plattenanzahl)
Effekte Fünf-Effekt (optional TVR auf ausgewählten Effekten zur Steigerung der Wirtschaftlichkeit)
Dampfökonomie ~4,0-5,5 kg Wasser/kg Frischdampf (abhängig von Zulauf und ΔT)
Betriebstemperaturen Erster Effekt ~95-105 °C -> letzter Effekt ~55-65 °C (unter Vakuum; BPE berücksichtigt)
Produkt-Auslassfeststoffe Zugeschnitten auf den Rückgewinnungskessel oder das Kristallisationsziel; typisch 45-65 % TS
Steuerungen SPS/HMI, Durchfluss/Pegel/Druck/Temperatur, Dichte/°Brix (falls relevant), Kondensatleitfähigkeit
CIP Automatisierte alkalische/saure/Heißwasserzyklen; Online-Wäsche zwischen Chargen oder bei Bedarf
Stellfläche Kompakte modulare Skids mit zugänglichen Plattenpaketen und Separatoren
Optionen & Erweiterungen
  • Kondensat-Strippkolonne zur Reduzierung von VOC/TRS und zur Wiederverwendung von Wasser.
  • NCG-Sammlung mit sicherer Weiterleitung zum Oxidator oder Rückgewinnungskessel.
  • Wärmeintegrierte Vorwärmer und Blitzbehälter zur Maximierung der internen Energierückgewinnung.
  • MVR- oder zusätzliche TVR-Stufen für höhere elektrische/Dampf-Flexibilität.

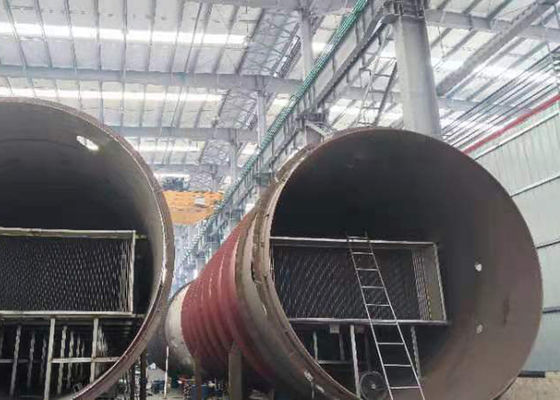

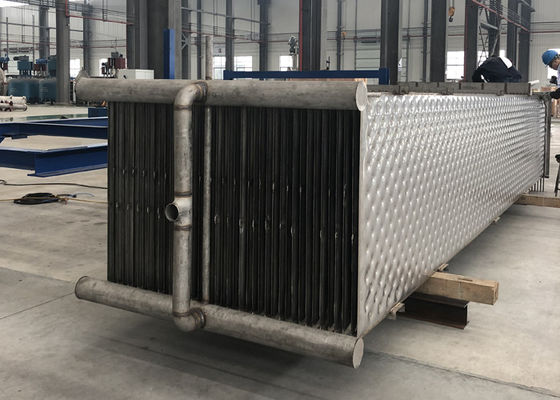

Effekt-Kissen-Platten-Verdampfer Weizen-Straw Pulp Evaporation Station Withs fünf 2 Effekt-Kissen-Platten-Verdampfer Weizen-Straw Pulp Evaporation Station Withs fünf 3
Liefer-Workflow
Eingangsdaten & Ziele -> Thermische Auslegung & Wärme-/Massenbilanz -> Pilotvalidierung (optional) -> Detaillierte Konstruktion -> Fertigung & FAT -> Installation & Inbetriebnahme -> Leistungstest & Schulung -> Lebenszyklus-Service & Ersatzteile.
Die gezeigten Werte sind typisch. Das endgültige Design hängt von der Laugenzusammensetzung, BPE, Viskositätskurve, Neigung zur Ablagerung und den Standort-Versorgungsbetrieben ab.
