Hohes leistungsfähiges doppeltes Effektkristallisationssystem für mehrfache Salze

Basic Properties

Place of Origin: China

Brand Name: Hanpu

Certification: CE ISO

Model Number: MVR

Trading Properties

Minimum Order Quantity: 1sets

Price: USD18,0000-USD65,0000

Supply Ability: 1sets pro Monate

Verdampfungs-System des mehrfachen Effekt-480V

Verdampfungs-System des mehrfachen Effekt-220V

Verdampfungs-System des mehrfachen Effekt-316L

Specifications

Name:	Doppeleffekt-Kristallisationssystem für mehrere Salze	Key sales points:	Energieeinsparung
Application:	mehrere Salze	Power Source:	Dampf
Voltage:	Angepasst	Dimension(LWH):	Angepasst
Brand Name:	Hanpu	Condition:	Neu
High Light:	Silberne Eisbank-Kühlsystem , Kühlsystem der Eisbank-ISO9001 , Edelstahleisbank-Wasserkühler

Product Description

Hocheffizientes Doppeleffekt-Kristallisationssystem für mehrere Salze

Hanpu entwickelt und liefert Doppeleffekt-Verdampfungs- und Vakuumkristallisationssysteme für Multisalzanwendungen wie NaCl, KCl, (NH4)2SO4, Na2SO4, Natriumacetat und gemischte Salzlösungen. Unser kompaktes Zwei-Effekt-Layout sorgt für starke Energieeinsparungen, präzise Kontrolle der Kristallgröße und zuverlässigen Betrieb sowohl bei Neuanlagen als auch bei Modernisierungen von Brachflächen.

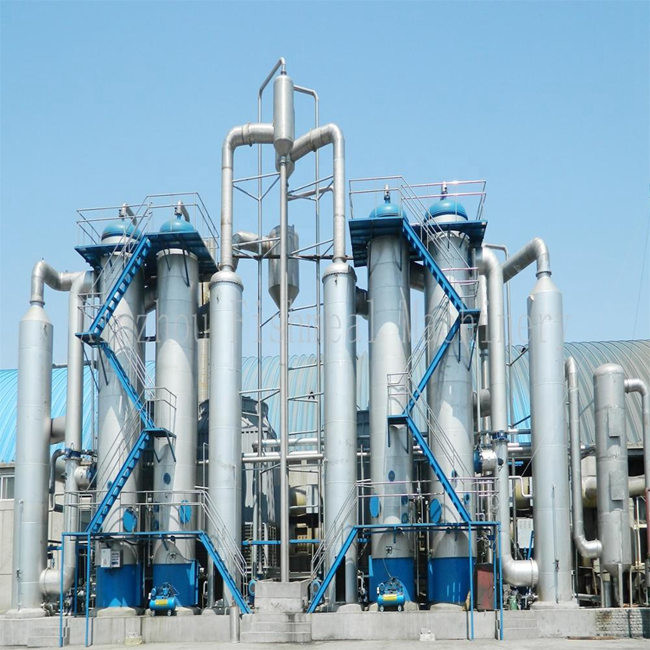

Double-effect crystallization skid with vacuum system

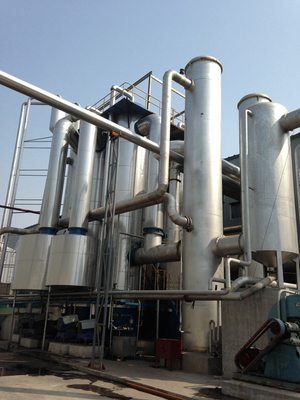

Evaporation and separation modules in stainless steel

Technologieparameter

Modell	DE-500	DE-1000	DE-1500	DE-2000
Verdunstung (kg/h)	500	1000	1500	2000
Dampfverbrauch (kg/h)	≤250	≤500	≤750	≤1000
Abmessungen L×B×H (m)	4×1,5×3,3	5×1,6×3,5	6×1,6×3,7	6,5×1,7×4,3
Kreislaufwasserverbrauch (t/h)	6	12	15	18

Betriebsbereiche (allen Modellen gemeinsam)

Verdampfungstemperatur – Erster Effekt (°C)	80-90
Verdampfungstemperatur – Zweiter Effekt (°C)	55-70
Vakuum – Erster Effekt (MPa)	0,02–0,04
Vakuum – Zweiter Effekt (MPa)	0,05–0,06
Dampfdruck (MPa)	<0,25
Konzentrationsverhältnis	1.2-1.3

Systemfunktionen

Energieeffizienz

Typischer Dampfverbrauch von ca. 1,8–2,2 kg Wasser/kg Frischdampf (höher mit TVR), wodurch die Betriebskosten im Vergleich zu Einzeleffektsystemen gesenkt werden.

Kristallqualität

Strenge Kontrolle von Übersättigung, Magmadichte, Verweilzeit und Beimpfung, um die angestrebte PSD und Reinheit zu erreichen.

Geringe Verschmutzung und einfache CIP

Optimierte Geschwindigkeiten und Wärmeflüsse reduzieren die Ablagerungen auf Wärmeoberflächen; Die automatisierte CIP stellt den U-Wert schnell wieder her.

Flexibel für mehrere Salze

Prozessrezepte umschaltbar für Chlorid-, Sulfat-, Phosphat- und Acetatsysteme; kompatibel mit vorgeschalteten RO/NF- und nachgeschalteten Zentrifugen/Trocknern.

Wie die Doppeleffekt-Kristallisation funktioniert

Vorheizen und Entlüften: Die Beschickung wird mit Kondensat/Flash-Dämpfen vorgewärmt; Nicht kondensierbare Stoffe werden entfernt, um Siedepunkte zu stabilisieren.
Effekt 1 (höheres T/P): Fallfilm- oder Zwangszirkulationsverdampfung erhöht die Konzentration in der Nähe der metastabilen Zone.
Effekt 2 (niedrigeres T/P, Vakuum): Sekundärdampf von Effekt 1 erwärmt Effekt 2; Durch kontrollierte Entspannungskühlung und/oder Verdunstungskühlung entsteht eine Übersättigung.
Kristallisator: Die OSLO/FC- oder Saugrohr-Prallplatten-Konfiguration steuert Magmadichte und -wachstum und begrenzt Feinanteile.
Fest-Flüssig-Trennung: Zentrifuge oder Druckfilter gewinnen Kristalle zurück; Aufgrund der Ansammlung von Verunreinigungen wird die Mutterlauge recycelt oder ausgespült.
CIP & Turnaround: Automatisierte Alkali-/Säure-Zyklen mit Leitfähigkeitsendpunkten; Kurze Ausfallzeiten zwischen den Kampagnen.

Lieferworkflow

Feed-Analyse und -Ziele → Wärmedesign und Wärme-/Massenbilanz → Pilotvalidierung (nach Bedarf) → Detailliertes Engineering → Fertigung und FAT → Installation und Inbetriebnahme → Leistungstests und Schulung → Lebenszyklusservice und Ersatzteile.

Die Leistungsangaben sind Richtwerte. Das endgültige Design wird durch Labordaten, BPE-/Viskositätskurven, Korrosions-/Ablagerungsbewertung und Standortbedingungen bestätigt.
