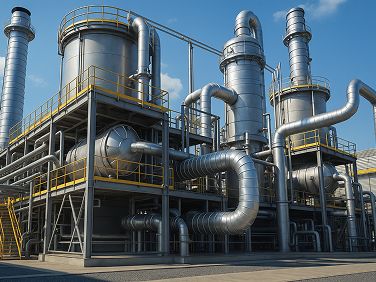

Fallfilm-Mehrfacheffekt-Verdampferanlage für die Abwasserbehandlung
Ein modulares MEE-Fallfilm-System zur Konzentrierung von Industrieabwässern und zur Ermöglichung von Vakuumkristallisation oder Wasserwiederverwendung. Optimiert für Dampfökonomie, geringen Platzbedarf und kontinuierlichen, automatisierten Betrieb in der Papierherstellung, bei Salzherstellungslaugen und in verschiedenen Industrieströmen.
Geringere Betriebskosten
Jeder Effekt verwendet den Dampf des vorherigen Effekts als Heizmedium, wodurch der Frischdampf pro kg verdampftem Wasser drastisch reduziert wird.
Sauberer Betrieb
Geschlossener Vakuumbetrieb mit hochglanzpolierten Rohren reduziert Fouling und vereinfacht CIP.
Modular & Wartungsfreundlich
Skid-Sektionen und zugängliche Rohrleitungen verkürzen die Installations- und Wartungszeiten.

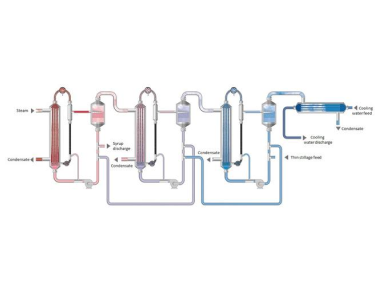

Prozessbeschreibung — Beispiel für Parallelfluss
Das Feed gelangt in den Kreislauf des ersten Effekts, vermischt sich mit der zirkulierenden Flüssigkeit und wird im Heizgerät H mit Frischdampf erhitzt. Im Verdampfer V1 verdampft Wasser an seinem Siedepunkt. Die Flüssigkeit gelangt dann in den zweiten Effekt mit niedrigerem Druck, wo Dampf des ersten Effekts zur Wärmequelle wird. Diese gestaffelte Wiederverwendung setzt sich über die Effekte fort, dimensioniert nach Siedepunktserhöhung, zulässiger ΔT und Leistung — Maximierung der thermischen Effizienz und Minimierung der Betriebskosten.

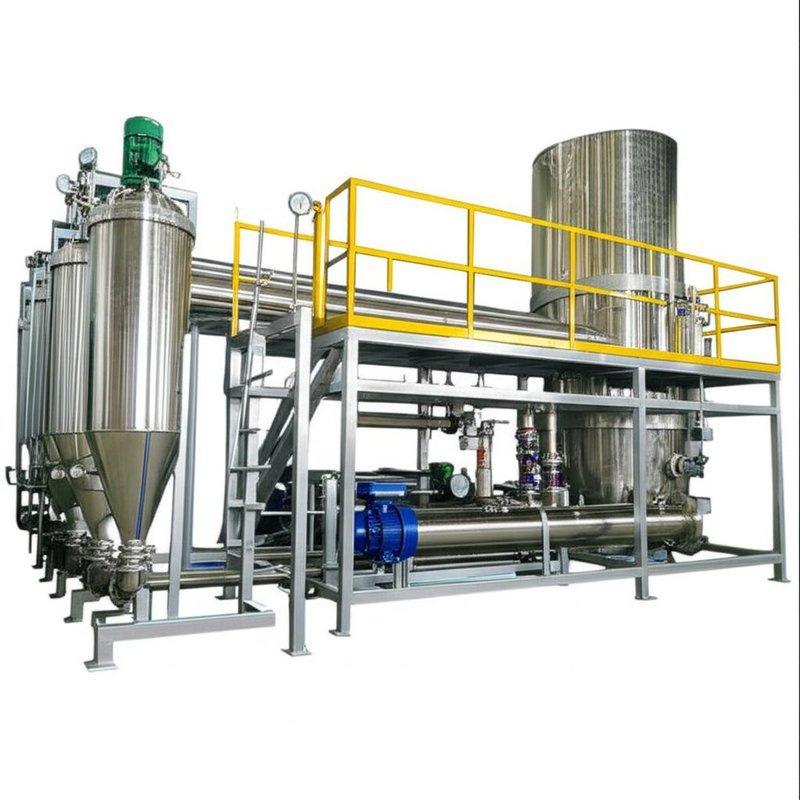

Struktur
Heizungen & Separatoren des ersten/zweiten/dritten Effekts, Automobilindustrie, End-Kondensator, Automobilindustrie, Automobilindustrie und vollständige Instrumentierung (Vakuum, Temperatur, Druck, Durchfluss, Füllstand). Optionale TVR- oder MVR-Module können Sekundärdämpfe weiterverwenden.Hauptmerkmale
Verdampfungsrate:
- 500 kg/h bis 80 t/h.Materialien:
- SS304 oder SS316L (andere auf Anfrage).Vakuum-, Niedertemperaturbetrieb:
- Kurze Verweilzeit; schonend für wärmeempfindliche Komponenten.Sanitäre Innenausstattung:
- Hochglanzpolierte nahtlose Rohre reduzieren Ablagerungen; einfache CIP.Hohes Konzentrationsverhältnis:
- Fallfilm-Hydrodynamik bewältigt viskose Speisen; kurze Konzentrationszeit.Automatisierung:
- SPS/HMI, Verriegelungen, Trendaufzeichnung, Rezeptsteuerung.Kundenspezifische Prozesszüge:
- Konfiguriert nach Feed-Chemie, BPE und Kundenversorgung.Anwendungen
Konzentrierung und Wiederverwendung von Abwasser in der
Papierherstellung, Automobilindustrie, Automobilindustrie, Automobilindustrie, Automobilindustrie, Automobilindustrie; RO-Reject-Konzentration; Salzgewinnung durch Vakuumkristallisation; ZLD-Vorbehandlung.Typischer Dreifach-Effekt-Fallfilmverdampfer — Spezifikationen & Technische Parameter
Parameter / Spezifikationen
| HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | Verdampfungskapazität (kg/h) |
|---|
| 3000 | 4500 | 7200 | 9000 | 15000 | 15000 | Vakuumgrad jedes Effekts | 24000 | 30000 | 50000 | Verbrauch von Rohdampf (kg/h) |
| 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 7200 | 7200 | 9000 | 15000 | Vakuumgrad jedes Effekts |
| Erster Effekt | 99 | Zweiter Effekt |
| 76 | (mmHg) |
| Dritter Effekt | 53 | Verdampfungstemperatur jedes Effekts |
| Erster Effekt | 99 | Zweiter Effekt |
| 76 | Dritter Effekt |
| 53 | Dampfdruck für die Verdampfung (MPa) |
| 0,6–1,0 (Absolutdruck) | Feststoffgehalt im Feed (%) |
| 6–7 (Beispiel) | Feststoffgehalt am Ausgang (%) |
| 42–48 (Beispiel) | Leistungsvergleich für verschiedene Verdampfer |
Artikel
| Einfach-Effekt-Verdampfer | Mehrfach-Effekt-Verdampfer | TVR-Verdampfer | MVR-Verdampfer | Energieverbrauch |
|---|
| Der Energieverbrauch ist viel höher als bei anderen; theoretisch verbraucht 1 Tonne Wasser 1 Tonne Dampf. | Vergleichsweise energiesparend im Vergleich zum Single-Effekt. | Basierend auf dem traditionellen Mehrfacheffekt mit einem weiteren Effekt; erfordert Dampf mit höherem Druck zum Antrieb. | Die energiesparendste Option für Verdampfer insgesamt, benötigt aber ~10–40 kW elektrische Leistung für den Kompressor. | Stellfläche |
| Klein | Energiequellen | Klein | Klein | Energiequellen |
| Dampf & Strom; benötigt Dampfrohrnetz und Kessel. | Dampf & Strom; benötigt Dampfrohrnetz und Hochdruckdampf. | Dampf & Strom; benötigt Dampfrohrnetz und Hochdruckdampf. | Elektroantrieb; kein großes Dampfnetz erforderlich, Kreislaufsystem. | Automatismus |
| Halbautomatisch | Vollautomatischer Betrieb, kontinuierliche Verdampfung | Funktionsprinzip-Diagramm | Funktionsprinzip-Diagramm | Funktionsprinzip-Diagramm |

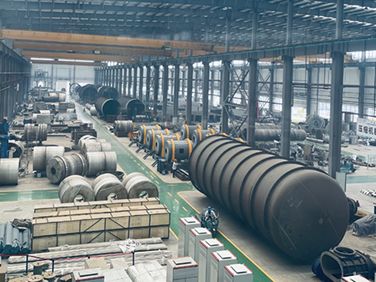

Unser Produktionsstandort
