Doppel-Effektverdampfungskristallisationssystem für Abwasser vom Lithium-Batterie-Industriekaliumchlorid
Was von den Eigenschaften und von den Vorteilen von bin ICH für das Klärwerk das herein verwendet zu werden System?
Entsprechend den Eigenschaften des Materials und der Größe der Verdampfungskapazität, kann es als Einzeleffekt oder Verdampfungseinheit mit vielfacher Wirkung, mit flexibler Ausrüstungskombination und großem Bildbereich entworfen sein;
Der Wärmeübertragungskoeffizient des Verdampfungssystems mit vielfacher Wirkung ist verhältnismäßig hoch, ist die Anwärmdauer des Materials kurz, und die Verdampfungstemperatur ist niedrig, die Ausrüstungskorrosion effektiv verringern kann.
Das dämpfende System mit vielfacher Wirkung macht vollen Gebrauch von der latenten Wärme des Sekundärdampfs des Materials, Hitzeemission herabzusetzen und den Verbrauch des rohen Dampfs zu verringern.
Das Wärmeaustauschrohr des Verdampfungssystems mit vielfacher Wirkung ist nicht einfach, mit hoher Wärmeübertragungs-Leistungsfähigkeit, großer funktionierender Flexibilität, zuverlässiger Operation und langem Ablaufprogramm zu verschmutzen.
Materieller Prozess
(1) wird der Rohstoff an den vorderen Primärvorwärmer durch die Kraftstoffpumpe durch das elektromagnetische Strömungsmesser geliefert und dann die Spitze der Primäreffektheizung durch den flüssigen Verteiler für Primärrieselfilmverdampfung und Konzentration einträgt;
(2) wird die erster Effekt starke Flüssigkeit zum Spitzenverteiler der zweiten Effektheizung durch die Umlaufpumpe des ersten Effektunterseitenmaterials für Sekundärrieselfilmverdampfungskonzentration transportiert.
(3) wird die zweiter Effekt starke Flüssigkeit zum Spitzenverteiler der dritten Effektheizung durch die Umlaufpumpe des zweiten Effektunterseitenmaterials für Drittelzeiten der Rieselfilmverdampfungskonzentration transportiert;
(4) starke flüssige Entladung des Drittels Effekt, entsprechend der on-line-Entdeckung des Hydrometers, Realzeitentdeckung der materiellen Konzentration, wenn die materielle Konzentration die gesetzten Anforderungen erreicht, wird sie mit dem Auslassventil untereinander verbunden, um das Auslassventil zu öffnen und das Material zum Endproduktbehälter zu transportieren andernfalls öffnet sie das materielle Zirkulationsventil, um das Material wieder aufbereiten zu lassen in den Verdampfer für Reverdampfung.
Dampfprozeß
Der rohe Dampf kommt die Primäreffektheizung für Heizungsverdampfungskonzentration: der Sekundärdampf, der durch den Primäreffekt erzeugt wird, erhitzt die Nebenwirkung, und so weiter. Der Sekundärdampf, der durch den dritten Effekt erzeugt wird, kommt den Endenkondensator für die abkühlende Kondensation, und das Kondensatwasser wird durch die Kondensatpumpe entladen.
Kondensatprozeß
Das Kondensatwasser produziert durch den Primäreffekt, der die Materialien durch das Wasserübergangsrohr an der Unterseite des Oberteils vorheizt, um den Verbrauch des rohen Dampfs zu sparen;
Das Kondensatwasser, das durch den Sekundär- und Dritteleffekt produziert wird, wird durch die Kondensatpumpe entladen, und die Entladung hat nullverschmutzung erreicht. Das nicht kondensierende Gas wird an den Endenkondensator durch das nicht kondensierende Gasrohr angeschlossen und entladen durch die Vakuumpumpe.
Major Advantages von Systemen mit vielfacher Wirkung:
Fähigkeit, Verwendung der zugeführter Energie (Dampfwirtschaft) zu maximieren
Verringerte Energie erfordert, um volles System zu betreiben
Verringerte kondensierende Last mit zusätzlichen Effekten (weniger Kühlwasser benötigt)
AlkoholSteuerung des Datenflusses
Bequeme widerliche Kondensatsammlung und Verarbeitung
Fähigkeit, on-line-Reinigung von einzelnen Effekten zu tun
Maximale thermische Leistungsfähigkeit mit gleichzeitiger Flusswahl
Art | Einzelner Effekt | Doppelter Effekt | Effekt drei |
Dampfleistung (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
Einziehende materielle Dichte % | Entsprechend Material | ||
Entladen Sie materielle Dichte % | Entsprechend Material | ||
Dampfdruck | 0.5-0.8 | ||
Dampf-Verbrauch/Dampfleistung (mit HitzeDruckpumpe) | 0,65 | 0,38 | 0,28 |
Verdampfungstemperatur | 45-90 | ||
Sterilisierungstemperatur | 90-110 | ||
Kühlwasserverbrauch/Dampfleistung (Einlass 20°C, Ausgang 40°C) | 28 | 11 | 8 |
Anmerkung: wir können das kundenspezifische Produkt entwerfen, welches die Anforderung des Kunden übereinstimmt. |
Funktionsprinzip

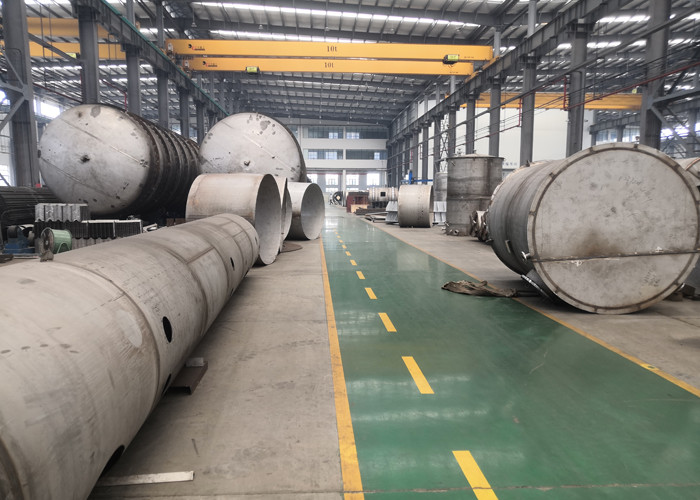

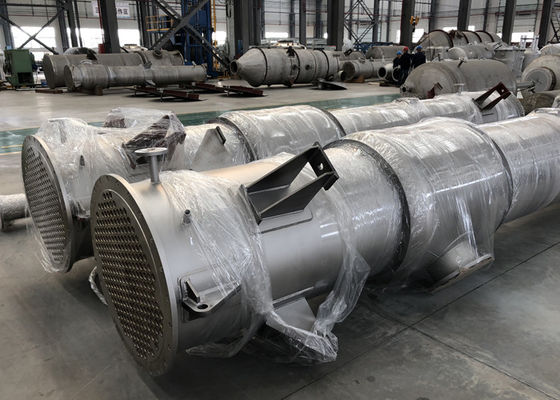

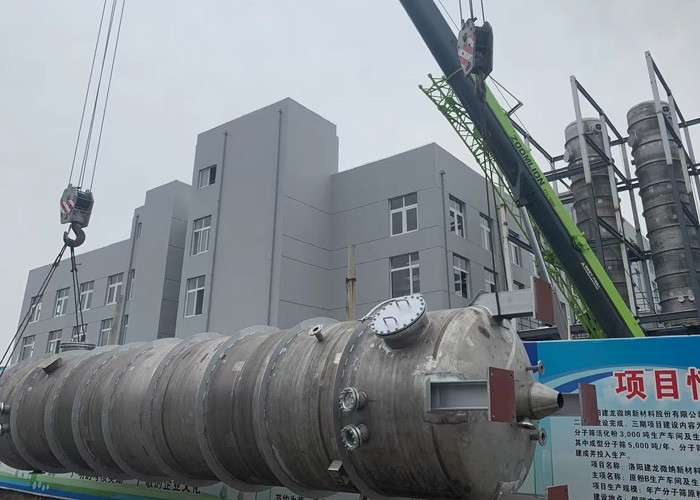

Unser Kundenanlagenstandort
