Mehrfacher Effekt-Verdampfungs-System SS304 316L für Färbungs-Abwasser-Ammonium-Sulfat

Name: Mehrfacher Effekt-Verdampfungs-System SS304 316L für Färbungs-Abwasser-Ammonium-Sulfat
Brand: Jiangsu Hanpu Mechanical Technology Co., Ltd
SKU: HP-MEE
Price: 51.00 USD
Availability: InStock

Basic Properties

Place of Origin: Jiangsu, China

Brand Name: HANPU

Certification: ISO9001,CE

Model Number: HP-MEE

Trading Properties

Minimum Order Quantity: 1 SATZ

Price: 100,000USD~2,500,000USD/SET

Payment Terms: T/t, l/c, d/a, d/p

Supply Ability: 1 set/90days

Verdampfungs-System des mehrfachen Effekt-480V

Verdampfungs-System des mehrfachen Effekt-220V

Verdampfungs-System des mehrfachen Effekt-316L

Specifications

Name:	Eindampfung für Farbstoffabwasser	Function:	Verdunstung für Farbstoff-Abwasser-Ammoniumsulfat
Characteristic:	Fabrikpreis	Process:	Multieffekt-MVR-Verdampfung
Application:	Färben Sie Abwasser mit Ammoniumsulfat	Material:	SS 304/316L
Power Source:	Strom Dampf	Voltage:	220-480V
Core Components:	Vakuumpumpe, Verdampfer	Warranty:	12 Monate
High Light:	Verdampfungs-System des mehrfachen Effekt-SS304 , Verdampfungs-System des mehrfachen Effekt-316L , Effekt-Verdampferanlage MVR multi

Product Description

SS304/316L Mehrfach-Effekt-Verdampfungssystem für Farbstoffabwasser — Ammoniumsulfat-Rückgewinnung

Hanpu entwickeltMehrfach-Effekt-Verdampfung (MEE)Anlagen inSS304/SS316Lspeziell fürFarbstoff- und Farbstoffzwischenprodukt-Abwasser. Das System konzentriert sulfatreiche Ströme und integriertVakuumkristallisationzur Rückgewinnung vonAmmoniumsulfat (AS)als wiederverwendbares Salz, wodurch die Entsorgungskosten gesenkt und dieZLD/nahezu ZLDKonformität mit optimierten Betriebskosten ermöglicht wird.

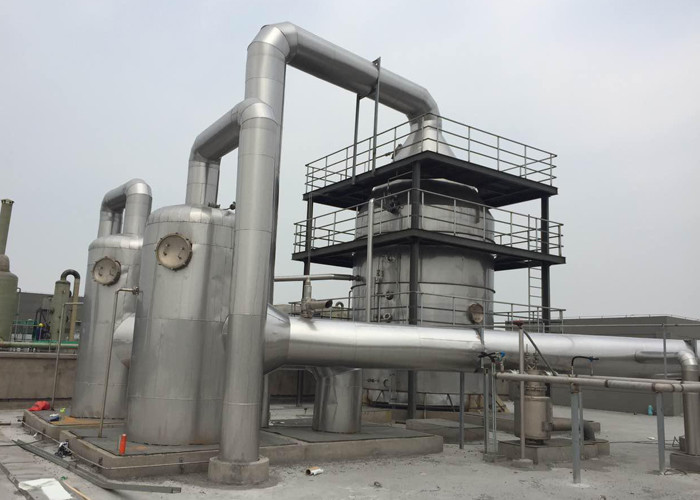

Vacuum crystallization and piping overview

Konstruktionswerkstoffe

Produktberührte Teile inSS316Lfür korrosive, farbige Flüssigkeiten; Struktur- und Versorgungsleitungen inSS304zur Wertoptimierung. Elastomere und Dichtungen passend zu pH-Wert und Lösungsmittelbelastung.

Farb- und Organik-Toleranz

Stabiler Betrieb bei niedrigem ΔT und Hochscherverteilung reduzieren Fouling; optionale Entfärbung oder Kohlepolierung können vorgeschaltet werden.

Ammoniumsulfat-Amortisation

Konzentrierte Mutterlauge speist den Vakuumkristallisator zur Herstellung von marktfähigenAS-Kristallenmit kontrollierter Partikelgröße für Lagerung und Verkauf.

Prozessübersicht

Vorkonditionierung:Siebung/Filtration, pH-Wert-Anpassung, Anti-Inkrustationsmittel und optionaler Entschäumer zur Stabilisierung des Farbstoffabwassers.
Mehrfach-Effekt-Verdampfung: Frischdampf erhitzt Effekt-1; erzeugte Dämpfe kaskadieren zu nachgeschalteten Effekten, die bei progressiv niedrigerem Druck und niedrigerer Temperatur arbeiten.
Konzentrationskontrolle: Online-Dichte/Leitfähigkeit steuert Rückführung/Austrag; sauberes Kondensat wird zur Wiederverwendung oder zum Polieren zurückgewonnen.
Vakuumkristallisation (AS): Konzentrat wird unter Vakuum abgekühlt, um Ammoniumsulfat zu kristallisieren; Kristalle werden durch Zentrifuge abgetrennt und getrocknet.
Versorgungsbetriebe & Emissionen: Oberflächenkondensator mit Vakuumpaket; nicht kondensierbare Stoffe sicher abgeleitet; minimales Kühlwasser durch Wärmerückgewinnung.

Technische Momentaufnahme (Beispielhaft)

Artikel	Typischer Bereich / Hinweis
Verdampfungskapazität	3–20 t/h pro Zug (angepasst an die Anlagenlast)
Dampfökonomie	~3,0–4,0 kg Wasser/kg Dampf (höher mit TVR/MVR-Ergänzungen)
Siedetemperatur (letzter Effekt)	~45–60 °C unter Vakuum zur Begrenzung von Ablagerungen & Farbstoffansatz
Konstruktionswerkstoffe	SS316L (Produktseite), SS304 (Nicht-Produkt & Struktur); Duplex/Titan optional für aggressive Chemikalien
Automatisierung	SPS/HMI mit Historian; Refraktometer/Dichteschleifen; Überlast- & Vakuumverriegelungen; Ferndiagnose
Ammoniumsulfat-Produkt	Kristallgröße abgestimmt über Verweilzeit/Saatgutbeladung; nachgeschaltete Zentrifugen- & Trocknerpakete verfügbar
CIP-Strategie	Erwärmte alkalische/saure Zyklen; Rezeptbibliothek basierend auf Pilotdaten und Fouling-Index
Versorgungsbetriebe	Reduzierter Frischdampf- und Kühlbedarf durch gestaffelte Wärmenutzung; Leistung dimensioniert für Pumpen & Vakuum

Hauptvorteile

Niedrigere Betriebskosten: Mehrfache Energienutzung mit optionalen TVR/MVR-Modulen.
Hohe Verfügbarkeit: Fallfilmdesign mit Anti-Fouling-Verteilung; lange Laufzeiten zwischen CIP.
Konformitätsbereit: Dokumentation für Umweltprüfungen, Druckteilcodes und Sicherheit.
Einnahmen aus AS: Wandeln Sie die Sulfatbelastung in verkaufsfähige Ammoniumsulfatkristalle um.

Systemansichten

Effluent treatment evaporator header system

Evaporator effects and separator layout at site

Umfang & Lieferumfang

Prozessdesign-Paket: PFD/P&ID, Wärme- und Stoffbilanz, Steuerungsbeschreibung, Versorgungsliste.
Skid-montierte Effekte, Abscheider, Oberflächenkondensator, Vakuumsystem, Pumpen & Instrumentierung.
IntegriertAS-Kristallisator, Zentrifuge und Trockner (optionale Module).
Inbetriebnahme, Leistungstests nach garantierten KPIs und Bedienerschulung.

Anwendungen

Farbstoff- und Farbstoffzwischenprodukt-Abwasserkonzentration mitAmmoniumsulfat-Rückgewinnung.
RO-Reject und hoch-TDS-Mischeffluenten in chemischen Verarbeitungszonen.
Integration mit biologischer/erweiterter Oxidation zur Farb- & CSB-Polierung.

Über Hanpu

Hanpu liefertenergiesparende MEE/MVR-Systemeaus Edelstahl für anspruchsvolle Industrieabwässer. Unser EPC-Ansatz verkürzt die Zeitpläne, stabilisiert die Lebensdauer der Betriebskosten und bietet zuverlässige Konformität für Kunden aus den Bereichen Chemie, Farbstoffe, Pharmazeutika und Mineralverarbeitung weltweit.
