Getränkemehrfacher Effekt-Zwangsumlaufverdampfer
Basic Properties
Place of Origin:
Jiangsu-Provinz, China
Brand Name:
HANPU
Certification:
ISO9001,CE
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 SATZ
Price:
300,000USD~1,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P, Western Union
Supply Ability:
1 gesetzte 3 Monate
Specifications
| Application: | Getränkeverdampfersystem | Key word: | Multi-Effekt-Kraftzirkulation verdampft |
| Power Source: | Dampf | Core Components: | Kompressor |
| Characteristic: | Einfach zu bedienen | After-sales Service Provided: | Feldinstallation, Inbetriebnahme und Schulung |
| Material: | Edelstahl 304/316L/Titanlegierung | Capacity: | CustomZied |
| After Warranty Service: | Technischer Support des Videos, Online -Support, Ersatzteile | Warranty of core components: | 12 Monate |
| High Light: | Zwangsumlaufverdampfer mehrfachen Effektes HANPU,Zwangsumlaufverdampfer des Getränkemehrfachen Effektes,ich multi Effektverdampfersystem |
||
Product Description

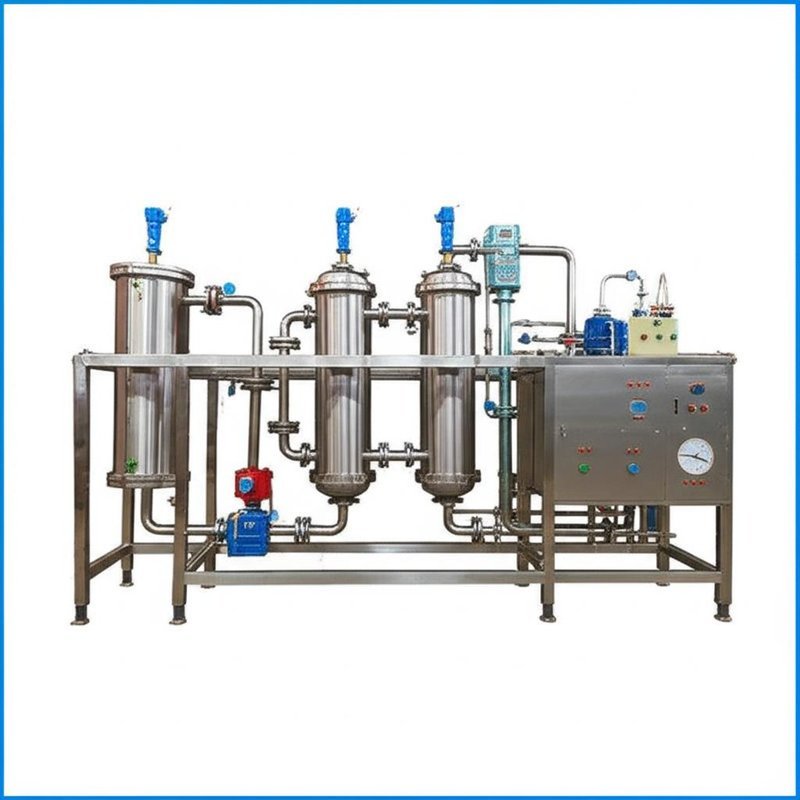

Getränke-Mehrfacheffektverdampfer mit Zwangsumlauf
Der von Hanpu entwickelte MEE mit Zwangsumlauf für Säfte, Tee, pflanzliche Getränke und funktionelle Getränke bietet eine hohe Durchsatzkonzentration mit hervorragender Aromaerhaltung, geringer Verschmutzung und reduziertem Dampfverbrauch. Hygienische Konstruktion (SS304/SS316L) und automatisierte Steuerungen gewährleisten einen konstanten °Brix-Wert, eine saubere Kondensatrückgewinnung und einen stabilen Betrieb für die Produktion rund um die Uhr.
Sanft, aber Leistungsstark
Hohe Rezirkulationsraten stabilisieren die Filmtemperatur und vermeiden lokale Überhitzung - ideal für aroma- und farbsensitive Getränke.
Geringe Verschmutzung, längere Laufzeiten
Gleichmäßige Geschwindigkeit in den Rohren verringert die Zucker-/Proteinablagerung und das Mitschleppen von Fruchtfleisch, wodurch sich die Zeit zwischen den CIP-Zyklen verlängert.
Energieoptimiert
Die Mehrfacheffekt-Wärmekaskadierung verbessert die Dampfwirtschaftlichkeit; optionale TVR erhöht die Einsparungen, ohne die Kapazität zu beeinträchtigen.
Prozessübersicht
- Vorbereitung des Zulaufs: Sieben/Filtern, Entgasung (optional) und Plattenvorwärmung.
- Effekt-1: Frischdampf erhitzt den ersten Effekt; die Rezirkulationspumpe hält eine hohe Geschwindigkeit durch das Bündel aufrecht.
- Effekte-2/3/4: Dämpfe aus dem vorherigen Effekt dienen als Heizmedium in nachgeschalteten Effekten, um den Einsatz von Frischdampf zu reduzieren.
- Kondensation & Vakuum: Oberflächenkondensator unter Vakuum gewinnt sauberes Kondensat zurück; Nichtkondensierbares wird für einen stabilen Betrieb entfernt.
- Qualitätskontrolle: Inline °Brix/Dichte und Temperaturrückmeldung regulieren die Konzentration und schützen Aromastoffe.
Technischer Überblick
| Artikel | Typischer Bereich / Hinweis |
|---|---|
| Verdampfungskapazität | 1-30 t/h pro Zug (skalierbarer Mehrfacheffekt) |
| Dampfwirtschaftlichkeit | ≈3,0-4,0 kg Wasser/kg Dampf (mit TVR-Optionen) |
| Betriebstemperatur | Niedrige Temperatur unter Vakuum zum Schutz von Geschmack/Aroma |
| Konstruktionsmaterialien | Produktseite SS316L; Versorgung/Rahmen SS304; Dichtungen & Dichtungen in Lebensmittelqualität |
| Instrumentierung | °Brix/Dichtemesser, Durchfluss/Pegel/Temperatur/Druck, Leitfähigkeit zur Kondensatüberwachung |
| Automatisierung | SPS/HMI mit Rezeptsteuerung, Datenprotokollierung, Ferndiagnose |
| CIP | Automatisierte Alkali-/Säurezyklen; Heißwasser- oder Dampfdesinfektion; SIP optional |
| Hygienisches Design | Poliertes Rohrinne, geneigte Abläufe, Totraumkontrolle, Sanitärventile und -armaturen |
| Typische Anwendungen | Frucht-/Gemüsesaft, Tee-/Kaffeeextrakte, Malz- und pflanzliche Getränke, funktionelle Getränke |
Vorteile für Getränkehersteller
- Überlegene Produktqualität: Aromaerhaltung und Farbstabilität bei kurzer Verweilzeit.
- Geringere Betriebskosten: Mehrfacheffekt-Wärmenutzung + optionales TVR reduziert Dampf und Kühlwasser.
- Hohe Betriebszeit: Zwangsumlauf begrenzt die Verschmutzung; schnelle, automatisierte CIP verkürzt die Durchlaufzeit.
- Skalierbar & flexibel: Verarbeitet klaren Saft, Fruchtfleischströme und saisonale Mischungen mit Rezeptsteuerung.
Liefer-Workflow
Rohmaterialprüfung -> Wärme-/Blitzberechnungen -> Pilotvalidierung (optional) -> Detaillierte Konstruktion -> Herstellung & FAT -> Installation & Inbetriebnahme -> Leistungstest & Schulung -> Lebenszyklus-Service & Ersatzteile.
Über Hanpu
Hanpu ist spezialisiert auf energiesparende MEE/MVR-Verdampfungs- und Kristallisationssysteme für Lebensmittel & Getränke, Molkereiprodukte, Pharmazeutika, Chemikalien und Umweltanwendungen. Wir bieten EPC-Lieferung, hygienisches Design und langfristige Serviceprogramme, um Ihre Verdampfer effizient, konform und rentabel zu halten.
