Profil-Wasser-Druck-aufblasbare spezifische abkühlende Heizung der Kissen-Platten-heiße Verkaufshohen leistung einzelne doppelte prägeartige
Beschreibung
Kissenplattenwärmetauscher sind eine Klasse völlig geschweißter Wärmetauscherentwurf, die ein gewelltes ausstellen, „die Kissen-förmige“ Oberfläche, die durch einen Inflationsprozeß gebildet wird. Verglichen mit herkömmlicherer Ausrüstung, wie Oberteil- und Rohr- und Platten- und Rahmenwärmetauschern, sind Kissenplatten eine ziemlich junge Technologie. Wegen ihrer geometrischen Flexibilität, werden sie sowie „Platte-artige“ Wärmetauscher und als Jacken für das Abkühlen oder die Heizung von Schiffen benutzt. Kissenplattenausrüstung erfährt z.Z. erhöhte Aufmerksamkeit und Durchführung in der Prozessindustrie.
Bau
Kissenplatten werden durch einen Inflationsprozeß hergestellt, in dem zwei dünne Blechtafeln miteinander über der gesamten Oberfläche durch Laser oder Widerstandsschweißen punktgeschweißt. Die Seiten der Platten werden durch Nahtschweißung, anders als die Verbindungshäfen versiegelt. Schließlich wird der Abstand zwischen den dünnen Blechtafeln durch ein Hydrauliköl unter Druck gesetzt, das eine Plastikformung der Platten verursacht, die schließlich zu ihre charakteristische gewellte Oberfläche führt.
Prinzipiell gibt es zwei verschiedene Arten Kissenplatten: einzel-geprägt und doppel-geprägt. Die ehemalige allgemein Form die doppelten Wände von Mantelschiffen, während die letzteren zu einem Stapel (Bank) zusammengebaut werden um Kissenplattenwärmetauscher herzustellen. Einzel-prägeartige Kissenplatten werden gebildet, wenn die Grundplatte erheblich stärker als die Kopfplatte ist. Die Verdünnerkopfplatte verformt sich, während die Grundplatte flach bleibt.
Außerdem werden Kissenplatten allgemein mit „Leitblech“ Nahtschweißungen ausgerüstet, die eine gerichtete Flussanleitung in den Kissenplattenkanälen in den Fällen anbieten, in denen Flussverteilung oder flüssige Geschwindigkeit wären eine Frage möglicherweise. Eine Methode für den Erhalt von Flussanleitung durch Leitbleche in den Kanälen zwischen angrenzenden Kissenplatten in den Kissenplattenwärmetauschern, ist vor kurzem herein vorgeschlagen worden.
Wegen ihres Baus, Kissenplatten seien Sie luftdicht verschlossen, haben sie eine hohe strukturelle Stabilität und ihre Herstellung wird größtenteils und in hohem Grade flexibel automatisiert. Kissenplatten können mit Druck betrieben werden > 100 MPa und Temperaturen von bis 800 °C.
Technische Parameter
Produkt-Name | Kissenplattenwärmetauscher |
Material | Edelstahl |
Farbe | Vernickeln Sie weißes |
Standard | BA-ANSI ASMI LÄRM-GB-ISO JIS |
Grad | SUS201, SUS304, SUS316, DSS2205 |
Doppeltes Kissen des Überblicks prägte Plattenmaterialverhältnisse | Kissenplatte 1.0mm+1.0mm der Kissenplatte 0.8mm+0.8mm |
Einzelnes Kissen des Überblicks prägte Plattenmaterialverhältnisse | Kissenplatte 0,8 Millimeter + 2,0-Millimeter-Grundplatte Kissenplatte 1,0 Millimeter + 2,5-Millimeter-Grundplatte Kissenplatte 1,2 Millimeter + Knirps 4,0 15-Millimeter-Grundplatte Kissenplatte 1,5 Millimeter + Knirps 4,0 15-Millimeter-Grundplatte Kissenplatte 2,0 Millimeter + Knirps 5,0 15-Millimeter-Grundplatte |
Anwendungen
Die Anwendung von Kissenplatten liegt sehr umfangreich, an ihren vorteilhaften Eigenschaften wie hoher geometrischer Flexibilität und guter Adaptivität zu fast jedem Prozess. Ihre Durchführung hängt von ihrem zugrunde liegenden Bau, d.h. Kissenplattenbanken oder Kissenplattenmantelbehälter ab. Die verhältnismäßig flache Außenoberfläche ist einfach zu säubern und passend für das hohe Verschmutzen oder die gesundheitlichen Anwendungen, aber die interne Oberfläche hat feine Nähte um jede Stellenschweißung und ist nicht einfach zu säubern, deshalb ist die interne Oberfläche für nicht-verschmutzende Flüssigkeiten wie Wasser, Dampf oder Kühlmittel nur passend.

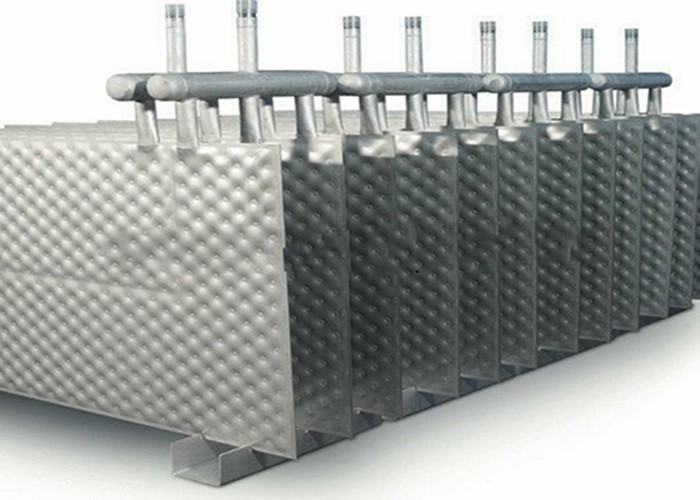

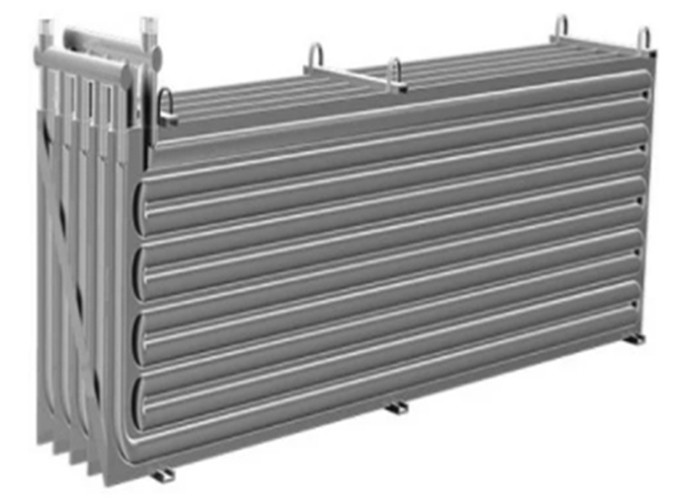

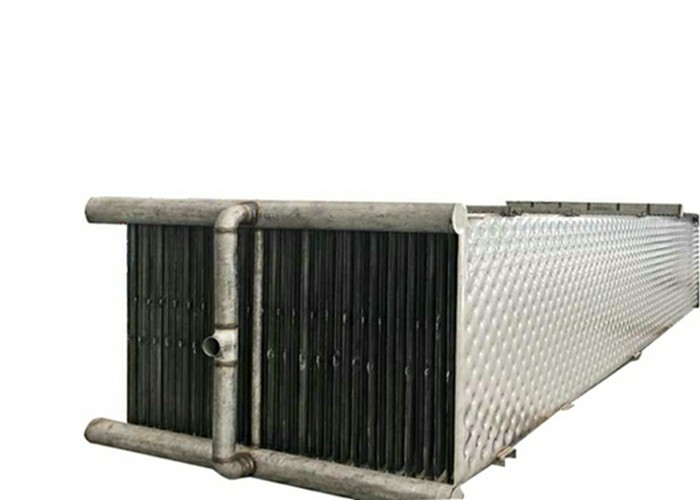

1. Kissenplattenbanken (Wärmetauscher)
Kissenplattenbanken werden gewöhnlich in den Anwendungen benutzt, die Flüssigkeitflüssigkeit, Gas-Flüssigkeits-, Hochviskositäts- oder schmutzige Medien, Niederdruckverlustanforderungen mit einbeziehen, Kondensation (z.B. Spitzenkondensatore), Rieselfilmverdampfung (z.B. Papier- u. Massenindustrie), reboilers, das kühlende Wasser, Trocknen von Körpern, Flockeneisgeneration (Lebensmittelindustrie) und mehr. Sie sind auch als Immersionskühler (z.B. bei der Galvanisierung) allgemein verwendet, wo die Banken direkt in den Behälter untergetaucht werden. Banken können konstruiert werden, um zu erlauben, dass die einzelnen Platten vom Stapel getrennt werden und einfache Reinigung oder Wartung erlauben.
2. Kissenplatten-Mantelbehälter
Die umfangreichste Anwendung von Kissenplatten ist bis jetzt mit Mantelschiffen, wegen ihrer Flexibilität, volle Flächeabdeckung für Wärmeübertragung, niedrige Flüssigkeit halten, vorteilhafte Herstellungskosten u. -zeit und einfache Reinigung, besonders in den sterilen Anwendungen. Die Behälter können mit mehrfachen Jacken über seiner Oberfläche ausgerüstet werden und die Behälterunterseite auch umfassen, z.B. konisch oder angerichtet werden und können zusätzliche zylinderförmige Oberteile innerhalb des Behälters einschließen. Typische Bereiche der Durchführung der Kissenplatten-Mantelbehälter sind in der Nahrungsmittel- und Getränkeindustrie und in der Chemikalie und in der Pharmaindustrie. Diese Jacken gekennzeichnet auch als „Grübchenjacken“.
FAQ
1. Haben Sie Soem-Service? Liefern Sie die Teile? Ja tun wir, solange Sie uns Ihre Zeichnung und ausführlichen Anforderungen zur Verfügung stellen.
2. Wie können wir die geeignetsten Zentrifugen leicht herausfinden? Wir haben Ingenieurteam erfahren, um Ihnen zu helfen, die vorbildliche Auswahl zu machen, solange Sie uns die ausführlichen verarbeitenden materiellen Eigenschaften zur Verfügung stellen.
3. Schicken Sie Techniker für Installation und die Beauftragung? Ja können wir, wir tun viele Service, uns beziehen bitte auf unser nachher Verkaufsfach.
4. Was ist Ihr Vorteil, der mit Ihren Konkurrenten verglichen wird? Qualität und Erfahrung. Wir sind der Spitzenzentrifugenlieferant in China, unsere Entwürfe und Strukturen sind Weltmarktführer Alfa Laval, Westfaliar, Flottweg etc. ähnlich.
5. Wie schützen Sie die Qualität? Meine Fabrik ist ein staatseigenes Unternehmen mit mehr, als 100 Jahre Erfahrung, strenge Operationspolitik, moderne Werkzeugmaschinen garantiert der Präzision aller Komponenten, Arbeitskräften mit Operationslizenz, Teile erhält Simultanverarbeitung, transmission&electrical Teile ist von der internationalen berühmten Marke durchgeführt wird. Reihen Test und Inspektion werden im ganzen produzierenden Stadium durchgeführt.
6. Können wir Ihren Endbenutzer besuchen oder mit ihnen in Verbindung treten? Ja sind Benutzer herein inländisch und im Ausland, können wir Ihnen die Symboltabelle zur Verfügung stellen. Sie können dort gehen oder in Verbindung treten, um mehr Informationen zu erhalten.
