Kühler aus Edelstahl

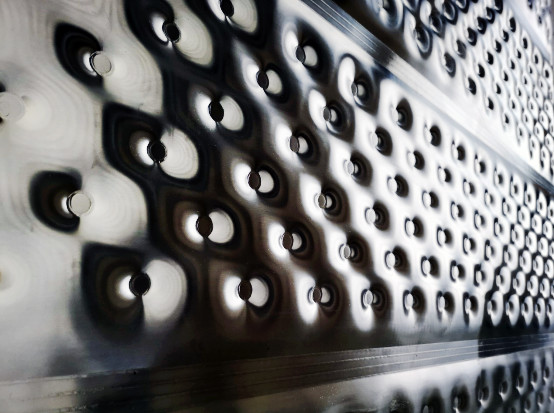

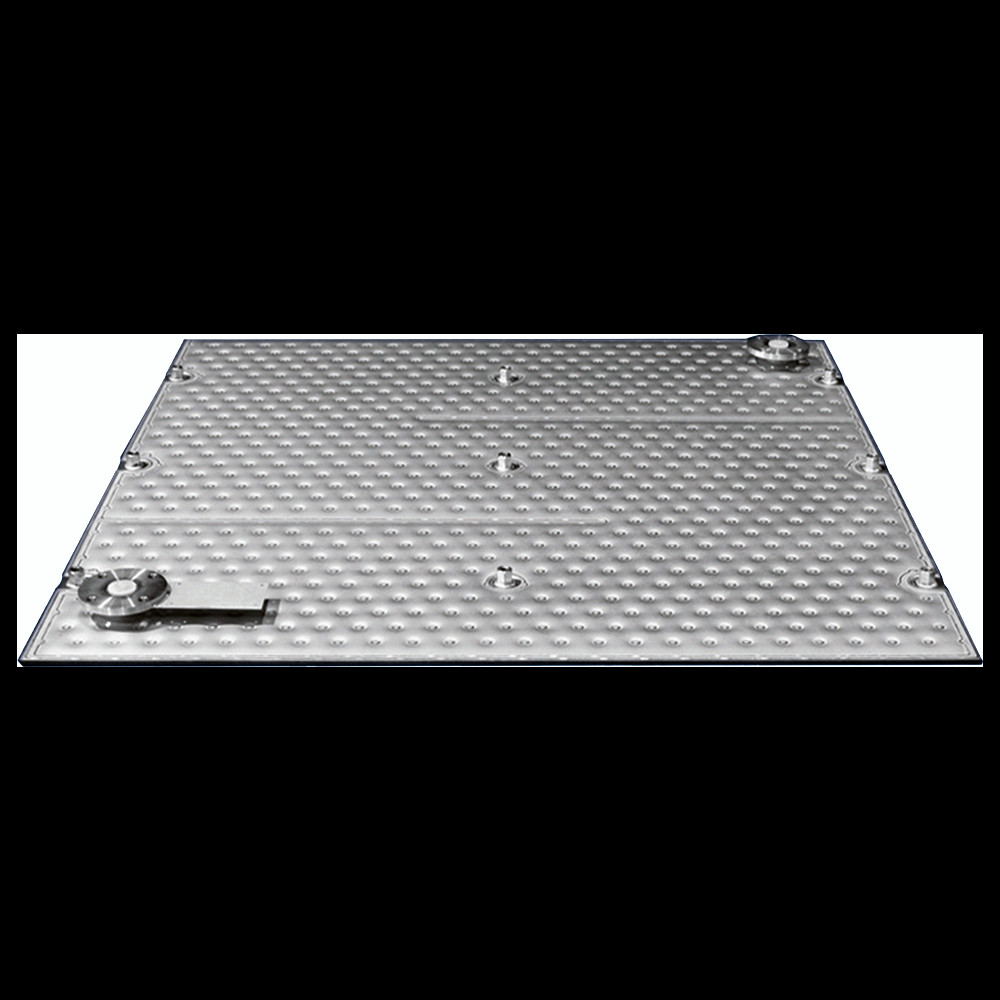

Kissenplattenwärmetauscher sind eine Art vollständig geschweißter Wärmetauscher, die einen Aufblasprozess aufweisen, der eine wellenförmige, "kissenförmige" Oberfläche erzeugt.Kissenplatten sind eine relativ neue Erfindung im Vergleich zu älteren Maschinen wie Schale und Rohr und Platte und Rahmen WärmetauscherSie können wegen ihrer geometrischen Flexibilität als Kühl- oder Heizbehälter sowie als "Platten"-Wärmetauscher eingesetzt werden.Die Prozessindustrie achtet derzeit mehr auf und verwendet Kissenplattengeräte.


Bauwesen
Kissenplatten werden durch ein Aufblasverfahren hergestellt, bei dem zwei dünne Metallplatten über die gesamte Oberfläche durchLaseroderWiderstandsschweißenDie Seiten der Platten werden mit dem Nahtschweißen versiegelt, mit Ausnahme der Verbindungsöffnungen.die Lücke zwischen den dünnen Metallplatten wird durch eine hydraulische Flüssigkeit unter Druck gesetzt, wodurch eine plastische Form der Platten entsteht, was letztendlich zu ihrer charakteristischen Wellenfläche führt.

Grundsätzlich gibt es zwei verschiedene Arten von Kissenplatten: Ein- und Doppelkissen.Schiffe mit Verkleidung, während diese zu einem Stapel (Bank) zusammengebaut werden, um Kissenplattenwärmetauscher herzustellen.Einfach geprägte Kissenplatten entstehen, wenn die Unterplatte deutlich dicker ist als die OberplatteDie dünnere Oberplatte verformt sich, während die Unterplatte eben bleibt.
Außerdem: "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueBei Kissenplattenwärmetauschern wurde kürzlich eine Technik vorgestellt, mit der die Strömungsleitung über Baffeln in den Kanälen zwischen benachbarten Kissenplatten erreicht wird.
Kissenplatten sind durch ihr Design hermetisch versiegelt, was ihnen auch eine hohe Strukturstabilität, Automatisierung und Anpassungsfähigkeit während der Produktion verleiht.Bei einem Druck von mehr als 100 MPa und einer Temperatur von bis zu 800 °C, können Kissenplatten verwendet werden.


Technische Parameter


Anwendungen
Die Anwendung von Kissenplatten ist aufgrund ihrer günstigen Eigenschaften wie hoher geometrischer Flexibilität und guter Anpassungsfähigkeit an nahezu jeden Prozess sehr umfangreich.Ihre Umsetzung hängt von ihrer zugrunde liegenden Konstruktion ab.Die relativ flache Außenfläche ist leicht zu reinigen und eignet sich für Anwendungen mit hohem Verschmutzungsgrad oder für hygienische Zwecke.aber die innere Oberfläche hat feine Nähte um jedes Spot-Schweiß und ist nicht leicht zu reinigen, daher ist die Innenfläche nur für nicht verschmutzende Flüssigkeiten wie Wasser, Dampf oder Kältemittel geeignet.

1. Kissenplattenbanken (Wärmetauscher)
Kissenplattenbanken werden typischerweise in Anwendungen mit Flüssig-Flüssig-, Gas-Flüssig-, hochviskotischen oder schmutzigen Medien, niedrigen Druckverlustanforderungen, Kondensation (z. B. Spitzenkondensatoren) verwendet.Abfallfilmverdampfung (e.z.B. Papier- und Zellstoffindustrie), Reboiler, Wasserkühlung, Trocknung von Feststoffen, Flacheneisproduktion (Lebensmittelindustrie) usw. Sie werden auch häufig als Tauchkühlgeräte verwendet (z.B. beim Galvanisieren),bei denen die Banken direkt in den Behälter eingetaucht werdenDie Banken können so konstruiert werden, daß die einzelnen Platten vom Stapel getrennt werden können, wodurch eine einfache Reinigung oder Wartung ermöglicht wird.

2. Kissenplatten mit Abdeckung
Die bisher am weitesten verbreitete Anwendung von Kissenplatten ist bei Gefäßen mit Verkleidung, weil sie flexibel sind, die gesamte Oberfläche für die Wärmeübertragung abdecken, wenig Flüssigkeitsgehalt aufweisen,günstige Produktionskosten und -zeiten, und leicht zu reinigen, insbesondere bei sterilen Anwendungen. Die Tanks können mit mehreren Abdeckungen über die Oberfläche, einschließlich des Tankbodens, z. B. konisch oder in Schichten, ausgestattet sein,und kann zusätzliche zylindrische Schalen im Tank enthaltenTypische Einsatzbereiche von Kissenplatten mit Verkleidung sind die Lebensmittel- und Getränkeindustrie sowie die chemische und pharmazeutische Industrie.







FQualitätssicherung
1Haben Sie einen OEM-Service?Ja, so lange Sie uns Ihre Zeichnung und detaillierte Anforderungen liefern.
2Wie können wir die- Nein.Sind die Zentrifugen geeignet?Wir haben ein erfahrenes Ingenieursteam, das Ihnen bei der Modellauswahl hilft, solange Sie uns die detaillierten Verarbeitungsmaterialeigenschaften mitteilen.

3Können Sie Techniker für die Installation und Inbetriebnahme schicken?Ja, das können wir, wir machen viel Service, bitte beachten Sie unseren After-Sales-Teil.

4Was ist Ihr Vorteil gegenüber Ihren Mitbewerbern?Qualität und Erfahrung. Wir sind der führende Zentrifugelieferant in China, unsere Konstruktionen und Strukturen sind ähnlich wie die weltweit führenden Alfa Laval, Westfaliar, Flottweg usw.

5Wie schützt man die Qualität?Meine Fabrik ist ein staatliches Unternehmen mit mehr als 100 Jahren Erfahrung, eine strenge Betriebspolitik wird durchgeführt, fortschrittliche Verarbeitungsmaschinen garantieren die Präzision aller Komponenten,Arbeitnehmer mit Betriebslizenz, Teile erhalten Multiprocessing, Übertragung und elektrische Teile sind von international bekannter Marke.

6Können wir Ihren Endbenutzer besuchen oder kontaktieren?Ja, die Nutzer sind im In- und Ausland, wir können Ihnen die Namensliste zur Verfügung stellen.
