Kissenplatten-Wärmetauscherentwurf für schwarzen Alkohol der Masse vom chinesischen Hersteller
Schwarzer Alkohol ist eine Nebenerscheinung der Masse von den Mühlen, die Produkte von den Bäumen machen, wie Papier. Er wird z.Z. verwendet, um das Kochen von Chemikalien wieder herzustellen und den Hochdruckdampf zu produzieren, der in der Masse und im Papierherstellungsprozeß benutzt wird. Er wird aus verschiedenen Bestandteilen von diesen Prozessen wie Lignin, Hemizellulose, Natriumhydroxid (NaOH) und Natriumsulfid (Na2S) verfasst. Das Ligninmittel im schwarzen Alkohol kann benutzt werden, um biologischen Brennstoff zu machen, aber es kann teuer sein zu produzieren und tankt so gemacht von ihm ist nicht sehr allgemein.
Jedoch und entsprechend der Internationalen Energiebehörde (IEA), verspricht die Zukunft der Anwendung des schwarzen Alkohols als Brennstoff und es wird als der wichtigste Brennstoff des Fünftels auf Erde gesehen!
Verdampfung des schwarzen Alkohols
Der schwarze Alkohol, der von dem Zermahlen erholt wird, enthält 14-17% aufgelöste Körper
Diese Körper werden aus ungefähr 1/3 anorganische Chemikalien verfasst, die im weißen Alkohol hinzufügten dem Digestor waren
Das restliche 2/3 bestehen aus den organischen Chemikalien, die vom Holz extrahiert werden
Schwarzer Alkohol muss zu über 60% Körpern konzentriert werden, damit er ohne zusätzlichen Brennstoff brennt
Grundlegende Prozessanforderungen
Leistungsfähiger Gebrauch von Energie
Leistungsfähige Trennung des Wasserdampfes vom schwarzen Alkohol
Richtige Trennung des Methanols, Tallölseife
Konzentration des schwarzen Alkohols zu 75-85% Trockensubstanzen
Verdampfung
Auftrag:
Verdampfung des schwachen schwarzen Alkohols, zum des Wassers zu trennen und eines brennbaren Produkt-starken schwarzen Alkohols herzustellen
Die drei Hauptprozesse, die im Verdampfer auftreten, sind:
Schwarzes liquor+heat zu Starker schwarzer Alkohol + Wasser + Dampf
Kondensat + Dampf zu Sauberes + schmutziges Kondensat + NCG
Schwarzer Alkohol zu Schwarzer Alkohol + Seife (einziges Weichholz)
Wie man 80-85% Trockensubstanzen erreicht?
Passend zum Hochviskositäts
Parlamentarier-Dampf als Heizmittel
Alkoholtemperatur 175 ℃ im abschließenden Verdichter
Alkoholzurückhaltenzeit
Verdampferauftretung auch als ein LHT-Reaktor
Duplexbaumaterial
hoher Alkaligehalt verursacht möglicherweise das Spannungskorrosions-Knacken (SCC)
Eindampfanlagen werden in den Installationen auf der ganzen Welt gut-geprüft. Es gibt verfügbaren unterschiedlichen Konfigurationen und Modelle – von den Vorverdampfern zu den Mehrfachverdampfungszügen – des sogar den schwierigsten Zellstoffwerks oder der abfliessender Anlage unterzubringen Verdampfungsbedarf
Der bedeutende Vorteil zu den Mehrfachverdampfern ist die Nutzung von nachgewiesenen Lamellenheizflächen für hohe Leistungsfähigkeit und Zuverlässigkeit.

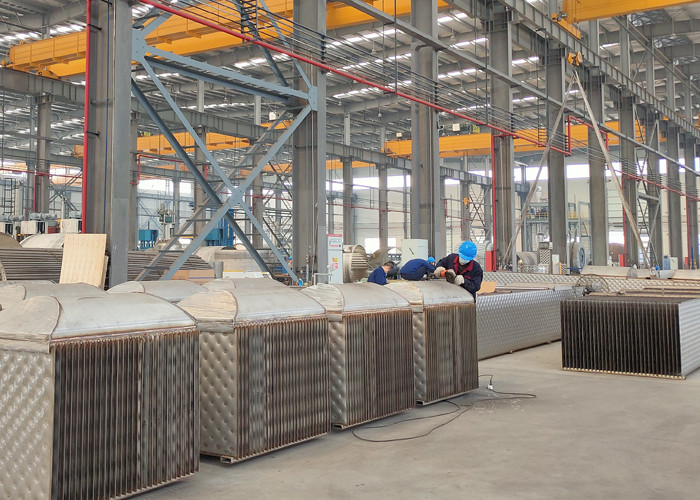

Pp.-Verdampfung-Anlagelamelle
Eindampfanlage Lamellen
Lamellenheizfläche
Name | Kissenplatten-Reihe | Shell- und Rohrwärmetauscher | Abnehmbarer Plattenwärmetauscher | Wärmetauscher der gewundenen Platte |
Betriebstemperaturbereich | <800> | <800> | <170> | <350> |
Maximaler Druck | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
Wärmeübertragungskoeffizient zu wässern [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Anwendung des Luft- und WasserWärmeaustausches | Sitz | Sitz | nicht gepasst | Teilweiser Sitz |
Immersion im Behälter oder im Wasser | Sitz | Teilweiser Sitz | nicht gepasst | nicht gepasst |
Schweißen des Behälters und des Reaktors | Anwendbar | nicht anwendbar | nicht anwendbar | nicht anwendbar |
Installieren Sie in den vorhandenen Reaktor und in andere Ausrüstung | Flexible Anwendung | Teilweises anwendbares | nicht anwendbar | nicht anwendbar |
Aller geschweißte Bau | Anwendbar | Anwendbar | nicht anwendbar | nicht anwendbar |
Schwer verseuchte Flüssigkeiten und andere Anwendungen | Anwendbar | Anwendbar | Teilweises anwendbares | Anwendbar |
Gewicht pro Einheitsbereich | Tief | hoch | Tief | hoch |
Rieselfilm, Kondensator und Verdampfer | Sitz | Sitz | Teilweiser Sitz | Teilweiser Sitz |
Energieeffizienz für Minderkosten
Höchste Trockensubstanzalkohole mit maximaler Verfügbarkeit unter Verwendung der Kristallisationstechnologie
Sauberste wiederverwendbare Kondensate unter Verwendung der minimalen Dampfmenge
Niedrigster Dampf und Stromverbrauch
Selbstreinigend
Lassen Sie sogar unlösliche Skalierung zu
