Verdampfung des schwarzen Alkohols ist ein wesentliches Bestandteil des chemischen Genesungsprozesses, da sie erheblich die Trockensubstanzangelegenheit im schwarzen Alkohol konzentriert, damit der Alkohol im Wiederaufnahmekessel effektiv verbrannt werden kann. Das Wasser, das vom Alkohol entfernt wird, kann getrennt werden und verarbeitet werden, damit es in der Mühle wiederverwendet werden kann – Verringerung des neuen Wasserbedarfs, Abflüsse und Sparen des Geldes.
Verdampfer und Verdichter, mit ihren Lamellenheizflächen, sind an der Verarbeitung der verbrauchten kochenden Alkohole oder der Mühlabflüsse unter Verwendung des Mindestbetrags von Energie bei der Maximierung von Produkttrockensubstanzen, von Betriebsverfügbarkeit und von Kondensatqualität geschickt. Die Lamellenheizflächen sind in sich selbst Nichtskalierung. Dieses erlaubt den Gebrauch von verschiedenen Wärmequellen innerhalb der Lamelle und lässt die Mühle die Energiesparendste Prozessverbindung vorwählen.
Verdampfung
Auftrag:
Verdampfung des schwachen schwarzen Alkohols, zum des Wassers zu trennen und eines brennbaren Produkt-starken schwarzen Alkohols herzustellen
Die drei Hauptprozesse, die im Verdampfer auftreten, sind:
Schwarzes liquor+heat zu Starker schwarzer Alkohol + Wasser + Dampf
Kondensat + Dampf zu Sauberes + schmutziges Kondensat + NCG
Schwarzer Alkohol zu Schwarzer Alkohol + Seife (einziges Weichholz)
Grundlegende Prozessanforderungen
Leistungsfähiger Gebrauch von Energie
Leistungsfähige Trennung des Wasserdampfes vom schwarzen Alkohol
Richtige Trennung des Methanols, Tallölseife
Konzentration des schwarzen Alkohols zu 75-85% Trockensubstanzen
Name | Kissenplatten-Reihe | Shell- und Rohrwärmetauscher | Abnehmbarer Plattenwärmetauscher | Wärmetauscher der gewundenen Platte |
Betriebstemperaturbereich | <800> | <800> | <170> | <350> |
Maximaler Druck | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
Wärmeübertragungskoeffizient zu wässern [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Anwendung des Luft- und WasserWärmeaustausches | Sitz | Sitz | nicht gepasst | Teilweiser Sitz |
Immersion im Behälter oder im Wasser | Sitz | Teilweiser Sitz | nicht gepasst | nicht gepasst |
Schweißen des Behälters und des Reaktors | Anwendbar | nicht anwendbar | nicht anwendbar | nicht anwendbar |
Installieren Sie in den vorhandenen Reaktor und in andere Ausrüstung | Flexible Anwendung | Teilweises anwendbares | nicht anwendbar | nicht anwendbar |
Aller geschweißte Bau | Anwendbar | Anwendbar | nicht anwendbar | nicht anwendbar |
Schwer verseuchte Flüssigkeiten und andere Anwendungen | Anwendbar | Anwendbar | Teilweises anwendbares | Anwendbar |
Gewicht pro Einheitsbereich | Tief | hoch | Tief | hoch |
Rieselfilm, Kondensator und Verdampfer | Sitz | Sitz | Teilweiser Sitz | Teilweiser Sitz |
MVR-Technologie
MVR-Technologie ist, den Sekundärdampf des Verdampfers durch mechanische Methode zusammenzudrücken, seinen Druck und Temperatur zu erhöhen, seine Enthalpie zu erhöhen, und sie zurück zu dem Wärmeschrank des, um die Zufuhrflüssigkeit als Heizungsdampf verwendet zu werden Verdampfers dann zu senden, in kochendem Zustand zu halten, während der Heizungsdampf selbst in Wasser kondensiert. Verglichen mit der multi Effektverdampfungstechnologie, drückt MVR-Technologie zusammen und bereitet den ganzen Sekundärdampf auf und stellt die latente Wärme wieder her, also ist sie energiesparender als die multi Effektverdampfungstechnologie.

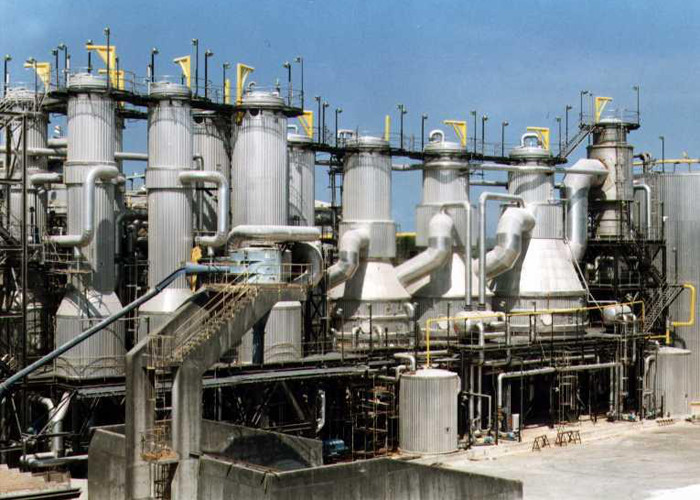

Verdampfer des mehrfachen Effektes
Verdampfer des mehrfachen Effektes werden immer im Service des schwarzen Alkohols benutzt. Die Ausdruck mehrfachen effectcomes vom mehrfachen effektiven Gebrauch von Energie, die Verdampfungsaufgabe durchzuführen. In solcher Konfiguration wird Frischdampf nur im ersten Effektverdampfer kondensiert und erzeugt Dämpfe, die dann gesendet werden, um Effekt sofort zu kondensieren, in dem zusätzliche Verdampfung stattfindet. Der Prozess kann bis das Erreichen des letzten Effektverdampfers dann wiederholt werden, in dem erzeugte Dämpfe in einem Kondensator unter Verwendung des Kühlwassers kondensiert werden.
Dampfgeneration in der Kraftpapier-Mühle ist bedeutenden Betriebskosten und jede Anstrengung muss gemacht werden, um seinen Gebrauch zu konservieren. Die Eindampfanlage ist bei weitem der bedeutende Verbraucher dieses Dampfs für den Abbau des Wassers vom schwachen schwarzen Alkohol. Wirtschaftlicher Betrieb des Verdampfers wird deshalb nach dem mehrfachen effektiven Gebrauch von der Hitze behauptet, die vom Dampf und deshalb auf den Zahl ofeffects in ICH verfügbar ist.
Anwendung der Technologie in der Verdampfung des schwarzen Alkohols der Masse
Die Verdampfung des Weizenstrohs nehmend, zermahlen Sie schwarzen Alkohol als Beispiel, der Kombinationsverdampfungsprozeß von MVR-Technologie und multi Effektverdampfung hat perfekten Effekt.

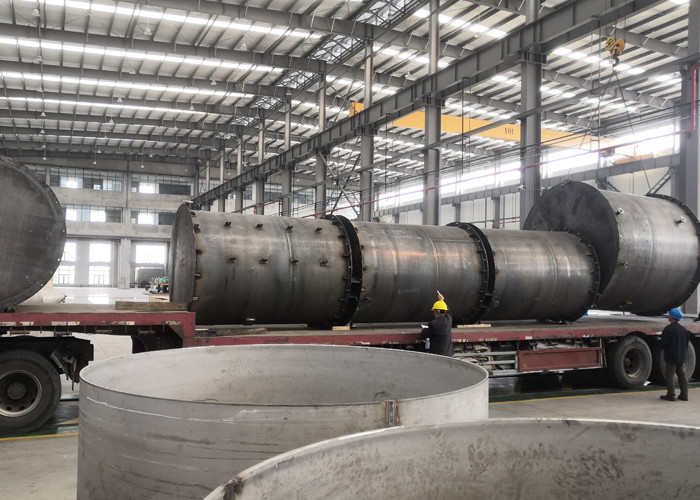

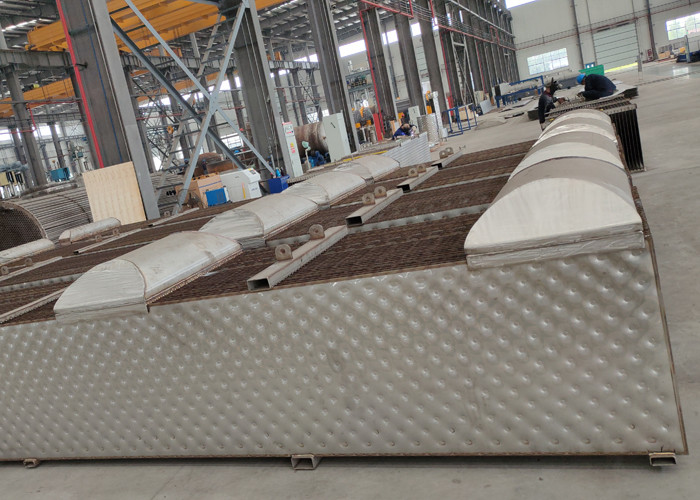

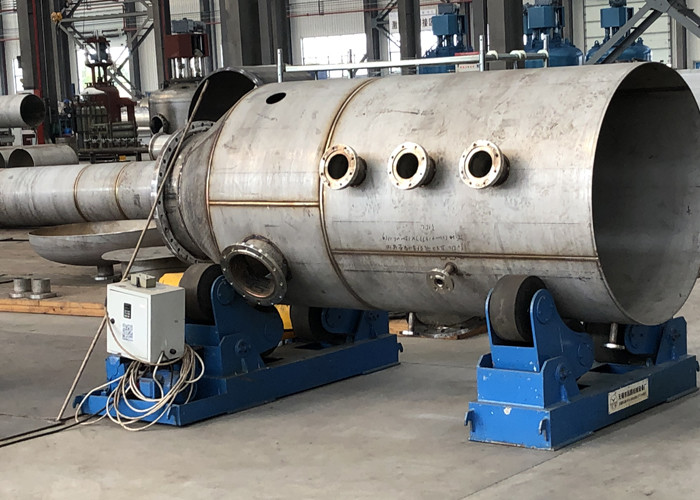

Produktions-Werkstatt
