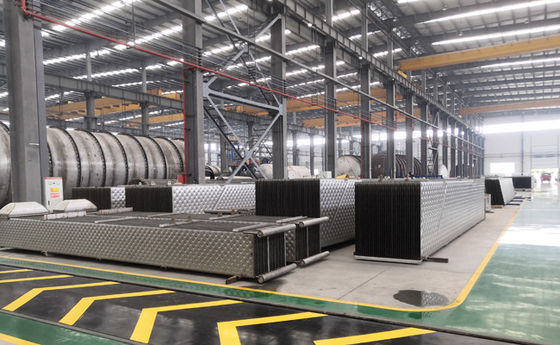

Platten-Wärmetauscher des Kissen-SS304 in der schwarzer Alkohol-Verdampfung während der Papiermasse

Kissen-Platten-Stahlaustauscher in der schwarzer Alkohol-Verdampfung während der Papiermasse

Beschreibung

In den letzten Jahren mit der Reife der mechanischen Technologie der Dampfrekompression (MVR). Diese Technologie ist auf Abwasserbehandlung (einschließlich schwarzer Alkohol des Holzstoffs, APMP u. BCTMP und anderes chemisches Abwasser des mechanischen Halbstoffs), Lebensmittelindustrie, Meerwasserentsalzen und anderen Gebieten weitverbreitet gewesen.

Schwarzer Alkohol

ROM des schwarzen Alkohols die braunen Waschmaschinen auf Lager ist gewöhnlich an 13-18%TS. Die meisten dieses Wassergehalts müssen verdunstet werden, um ein Material mit genügenden Körpern hoch zu produzieren, um effektive Verbrennung im Wiederaufnahmekessel, gewöhnlich zwischen 65% und 80%TS zu stützen.

Während der Verdampfung zu diesem Niveau von Körpern, werden verschiedene flüchtige Komponenten (Schwefelverbindungen, Methanol, etc.) vom Alkohol freigegeben und müssen vom Kondensat getrennt werden, um Wiederverwendung im fiberline und im Recausticizing zu erlauben. Von diesem Gesichtspunkt dient die Eindampfanlage wirklich als " Wasserfabrik " innerhalb der Mühle. Schwarzer Alkohol enthält auch einen erheblichen Bruch von anorganischen Mitteln, die, während des Verdampfungsprozesses, ihre Löslichkeitsgrenze und Dosenpfand als Skala auf den Verdampferwärmeaustauschflächen erreichen, welche groß die Betriebskapazität der Eindampfanlage und der gesamten Wiederaufnahmeinsel begrenzen.

Verdampfung

Auftrag:

Verdampfung des schwachen schwarzen Alkohols, zum des Wassers zu trennen und eines brennbaren Produkt-starken schwarzen Alkohols herzustellen

Die drei Hauptprozesse, die im Verdampfer auftreten, sind:

Schwarzes liquor+heat            zu     Starker schwarzer Alkohol + Wasser + Dampf

Kondensat + Dampf      zu     Sauberes + schmutziges Kondensat + NCG

Schwarzer Alkohol                     zu      Schwarzer Alkohol + Seife (einziges Weichholz)

Verdampfungsdampfverbrauch mit vielfacher Wirkung

MEHRFACHER EFFEKT-VERDAMPFER
Verdampfer des schwarzen Alkohols benutzen indirekten Kontakt mit kondensierendem Dampf (oder Dämpfen) auf einer Seite einer Wärmeaustauschfläche, um Wasser vom schwarzen Alkohol zu verdunsten, der auf der anderen Seite verteilt. Wie mit allen indirekten Wärmetauschern, wird die Gesamtwärmeübertragung zwischen dem kondensierenden Dampf und dem schwarzen Alkohol durch das grundlegende Verhältnis geregelt:
Q=Ux AxAT
In dieser Gleichung stellt der Wärmestrom Q die Wärmemenge Übergangs- dar, die vollendet werden kann. Wie gezeigt ist dieser Wärmestrom vom Gesamtwärmeübertragungskoeffizienten U abhängig, die des Übergangswärmemenge bereichs A verfügbar, die ankommenden Dämpfe und das Temperaturdifferenzial zwischen an den kondensierenden Dämpfen und am schwarzen Alkohol innerhalb des Verdampfers zu kondensieren. Jede mögliche Reduzierung in U, A oder nach Belieben direkt eine Reduzierung von Q. Evaporation zu ergeben kann nur stattfinden, wenn Hitze (in Form von kondensierendem Dampf) einer Fläche hinzugefügt wird und a AN über dieser Fläche hergestellt wird.
Das Wärmeübertragung coefficientU stellt die Rate dar, an der Wärmeübertragung über der gegebenen Oberfläche unter den Betriebsbedingungen des Verdampfers vollendet wird. Es ist eine komplexe Zahl, die mit dem Material und der Qualität der Heizfläche, der Temperatur, der Konzentration und der Viskosität des schwarzen Alkohols und des Niveaus der Turbulenz innerhalb des Alkohols schwankt. Der Wärmeübertragungskoeffizient wird nachteilig durch Skala und Ablagerungen auf der Wärmeaustauschfläche, durch niedrige Turbulenz und auch durch das Ende und die Stärke der Wärmeaustauschfläche beeinflußt.
Verdampfer des mehrfachen Effektes (MEEs) werden immer im Service des schwarzen Alkohols benutzt. Die Ausdruck mehrfachen effectcomes vom mehrfachen effektiven Gebrauch von Energie, die Verdampfungsaufgabe durchzuführen. In solcher Konfiguration wird Frischdampf nur im ersten Effektverdampfer kondensiert und erzeugt Dämpfe, die dann gesendet werden, um Effekt sofort zu kondensieren, in dem zusätzliche Verdampfung stattfindet. Der Prozess kann bis das Erreichen des letzten Effektverdampfers dann wiederholt werden, in dem erzeugte Dämpfe in einem Kondensator unter Verwendung des Kühlwassers kondensiert werden.
Dampfgeneration in der Kraftpapier-Mühle ist bedeutenden Betriebskosten und jede Anstrengung muss gemacht werden, um seinen Gebrauch zu konservieren. Die Eindampfanlage ist bei weitem der bedeutende Verbraucher dieses Dampfs für den Abbau des Wassers vom schwachen schwarzen Alkohol. Wirtschaftlicher Betrieb des Verdampfers wird deshalb nach dem mehrfachen effektiven Gebrauch von der Hitze behauptet, die vom Dampf und deshalb auf den Zahl ofeffects in ICH verfügbar ist.

Anwendung von MVR-Technologie:

Wenn die Konzentration der verdunsteten Flüssigkeit angehoben wird und sein Siedepunkt innerhalb einer bestimmten Grenze zum Beispiel vorgebracht wird wenn die Konzentration der verdunsteten Jauche unter 20% ist, ist der Siedepunkt angehobenes nicht mehr ℃ als 1,5.

Es wird in den Bereichen oder in den Unternehmen verwendet, in denen der Strompreis billig ist und die Wärmeenergie teuer ist.

Anwendung der Technologie in der Verdampfung des schwarzen Alkohols der Masse
Die Verdampfung des Weizenstrohs nehmend, zermahlen Sie schwarzen Alkohol als Beispiel, der Kombinationsverdampfungsprozeß von MVR-Technologie und multi Effektverdampfung wurde mit dem multi Effektverdampfungsprozeß verglichen. Die Details sind wie folgt.

2,1 Hauptparameter und Verdampfungsentwurf

Die Ergebnisse zeigen, dass die Strömungsgeschwindigkeit des verdünnten schwarzen Alkohols 128.6t/h ist, die Temperatur des verdünnten schwarzen Alkohols ist ℃ 70, ist die Konzentration des verdünnten schwarzen Alkohols 10%, ist die Konzentration des starken schwarzen Alkohols 45%, und das Verdampfungswasser ist 100t/H. Der multi Effektverdampfungsprozeß ist Verdampfungsstation mit 5 Effekten, und der kombinierte Verdampfungsprozeß ist Konzentration MVR vor + Verdampfungsstation mit 5 Effekten.
