Energiesparender Kissenjacken-Entwurfsaustauscher für Rieselfilmkonzentration des schwarzen Alkohols
Papiermassen-Schwarzwasser-Einleitung

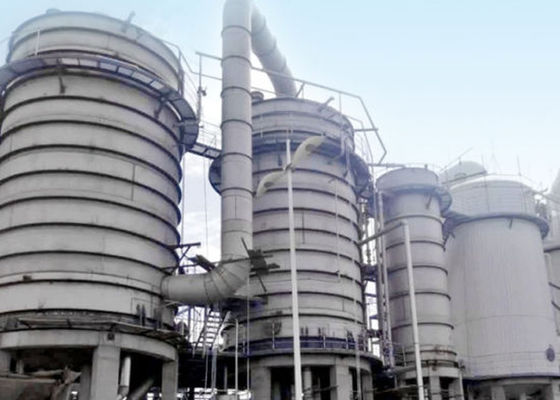

Schwacher schwarzer Alkohol (WBL) von den braunen Waschmaschinen auf Lager ist gewöhnlich an 13-18%TS. Die meisten dieses Wassergehalts müssen verdunstet werden, um ein Material mit genügenden Körpern hoch zu produzieren, um effektive Verbrennung im Wiederaufnahmekessel, gewöhnlich zwischen 65% und 80%TS zu stützen.
Während der Verdampfung zu diesem Niveau von Körpern, werden verschiedene flüchtige Komponenten (Schwefelverbindungen, Methanol, etc.) vom Alkohol freigegeben und müssen vom Kondensat getrennt werden, um Wiederverwendung im fiberline und im Recausticizing zu erlauben. Von diesem Gesichtspunkt dient die Eindampfanlage wirklich als " Wasserfabrik " innerhalb der Mühle. Schwarzer Alkohol enthält auch einen erheblichen Bruch von anorganischen Mitteln, die, während des Verdampfungsprozesses, ihre Löslichkeitsgrenze und Dosenpfand als Skala auf den Verdampferwärmeaustauschflächen erreichen, welche groß die Betriebskapazität der Eindampfanlage und der gesamten Wiederaufnahmeinsel begrenzen.
„Schwarzer Alkohol“ ist eine Nebenerscheinung der Masse von den Mühlen, die Produkte von den Bäumen machen, wie Papier. Er wird z.Z. verwendet, um das Kochen von Chemikalien wieder herzustellen und den Hochdruckdampf zu produzieren, der in der Masse und im Papierherstellungsprozeß benutzt wird. Er wird aus verschiedenen Bestandteilen von diesen Prozessen wie Lignin, Hemizellulose, Natriumhydroxid (NaOH) und Natriumsulfid (Na2S) verfasst. Das Ligninmittel im schwarzen Alkohol kann benutzt werden, um biologischen Brennstoff zu machen, aber es kann teuer sein zu produzieren und tankt so gemacht von ihm ist nicht sehr allgemein.
Jedoch und entsprechend der Internationalen Energiebehörde (IEA), verspricht die Zukunft der Anwendung des schwarzen Alkohols als Brennstoff und es wird als der wichtigste Brennstoff des Fünftels auf Erde gesehen!
Wie man 80-85% Trockensubstanzen erreicht?
Passend zum Hochviskositäts
Parlamentarier-Dampf als Heizmittel
Alkoholtemperatur 175 ℃ im abschließenden Verdichter
Alkoholzurückhaltenzeit
Verdampferauftretung auch als ein LHT-Reaktor
Duplexbaumaterial
hoher Alkaligehalt verursacht möglicherweise das Spannungskorrosions-Knacken (SCC)
Mechanischer Dampf-Rekompression MVR-Verdampferverbrauch verglichen mit der traditionellen Verdampfungsausrüstung berechnet durch die Verdunstung des Wassers 1T
Name | Dampf | Electric Power | Gesamtkosten (RMB) | ||
Verdampfungs-Kapazität (kg/h) | Verbrauch (T) | Kosten (RMB) | Verbrauch (Kilowatt) | Kosten (RMB) | |
Einzelner Effekt-Verdampfer | 1,1 | 220 | 3 | 2,1 | 222,1 |
Doppelter Effekt-Verdampfer | 0,55 | 110 | 3 | 2,1 | 112,1 |
Drei Effekt-Verdampfer | 0,4 | 88 | 3 | 2,1 | 90,1 |
MVR-Verdampfer | 0,02 | 4,4 | 30 | 21 | 25,4 |

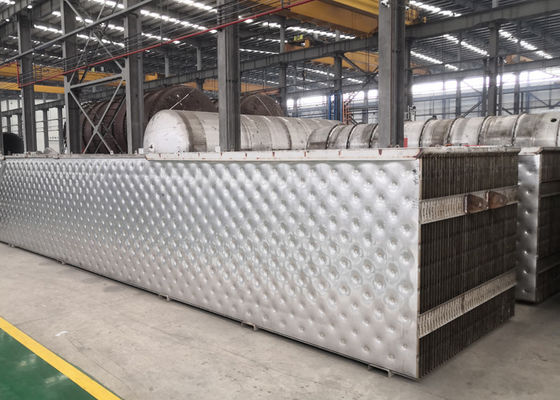

Die Wärmeübertragungsplatte besteht aus zwei dünnen Platten, die vollständig herum durch Laser-Schweißverfahren geschweißt werden, und der mittlere Bereich ist vom Kissenmuster voll; nach der Formung des Prozesses, wird geformter Hohlraum des Kissens innerhalb der Wärmeübertragungsplatte gebildet. Kissenentwurf schafft ausgezeichnete Turbulenz und liefert selbsttragende Struktur. In der praktischen Anwendung wird zusätzlicher schweißender Weg häufig in der Wärmeübertragungsplatte hinzugefügt, um die Schnittstellenposition der Flüssigkeit in und aus der Wärmeübertragungsplatte, der Fließgeschwindigkeit und Strömungsgeschwindigkeit der Flüssigkeit zu justieren und zu steuern in der Platte, um den Wärmeübertragungseffekt zu optimieren.
Vorteile der Wärmeübertragungs-Plattentechnologie:
1) ausgezeichneter Turbulenzentwurf, hoher Wärmeübertragungskoeffizient;
2) hohe schweißende Zuverlässigkeit;
3) kleiner Widerstand auf der Außenoberfläche, nicht einfach, Schmutz zu produzieren;
4) hohe Temperatur und Hochdruckwiderstand;
5) breiter Kanal, Niederdrucktropfen, einfach zu säubern;
6) flexibler Formentwurf, Optimierung des Wärmeübertragungseffektes.
Produktions-Fähigkeit
