Kissenjacken-Blattaustauscher für schwarzes Abwasser von der Papiermasse

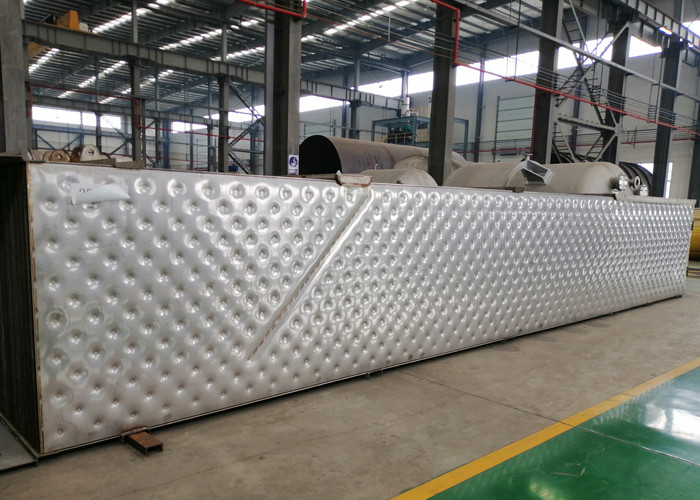

Laser-SchweißensWärmeübertragungsplatte:
Die Wärmeübertragungsplatte wird durch automatisches Laser-Schweißen und Formungsprozeß hergestellt. Seine spezielle Kissenstruktur macht die flüssige Form den besten turbulenten Zustand, erzielt leistungsfähige Wärmeübertragung und hat die Eigenschaften des Staubwiderstands, der hohen Temperatur und des Hochdruckwiderstands, einfache Reinigung und so weiter.

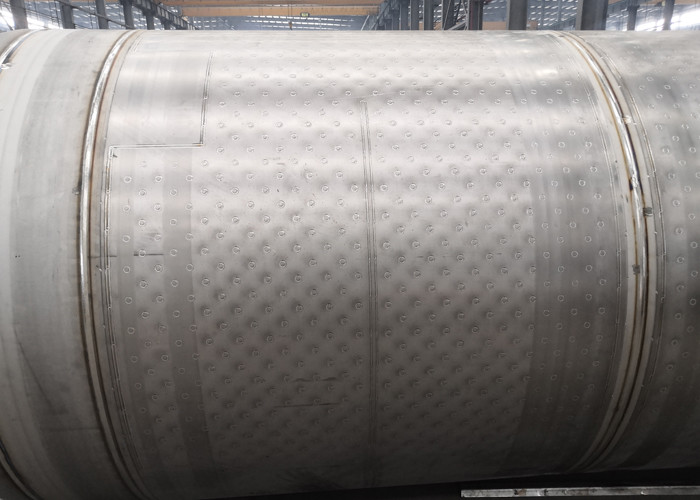

Prinzip der Wärmeübertragungsplatte:
Die Wärmeübertragungsplatte besteht aus zwei dünnen Platten, die vollständig herum durch Laser-Schweißverfahren geschweißt werden, und der mittlere Bereich ist vom Kissenmuster voll; nach der Formung des Prozesses, wird geformter Hohlraum des Kissens innerhalb der Wärmeübertragungsplatte gebildet. Kissenentwurf schafft ausgezeichnete Turbulenz und liefert selbsttragende Struktur. In der praktischen Anwendung wird zusätzlicher schweißender Weg häufig in der Wärmeübertragungsplatte hinzugefügt, um die Schnittstellenposition der Flüssigkeit in und aus der Wärmeübertragungsplatte, der Fließgeschwindigkeit und Strömungsgeschwindigkeit der Flüssigkeit zu justieren und zu steuern in der Platte, um den Wärmeübertragungseffekt zu optimieren.
Schwarzer Alkohol ist die Ablauge vom zermahlenden Prozess Kraftpapiers, nachdem das Zermahlen abgeschlossen ist. Er enthält die meisten der ursprünglichen kochenden anorganischen Elemente und des verminderten, aufgelösten Holzstoffs. Das letztere umfasst Essigsäure, Ameisensäure, die Zucker- Säuren, zahlreich andere Carbonsäuren (alle als die Natriumsalze), auflöste Hemizellulose (besonders Xylane), Methanol und Hunderte von anderen Komponenten. Es ist eine extrem komplexe Mischung. Ungefähr 7 Tonnen schwarzer Alkohol bei den 15% Körpern (ungefähr 10% organische Chemikalien und 5% anorganische Chemikalien mit einem Gesamtkörper wird pro Tonne Masse produziert. Der schwarze Alkohol muss zu so hohem konzentriert werden ein Körperinhalt, wie möglich, bevor man im Wiederaufnahmekessel, zum der Hitzewiederaufnahme zu maximieren gebrannt wird. Die Viskosität steigt schnell mit Konzentration über 50%, wenn die schwarzen Alkohole des Weichholzes zähflüssiger sind, als schwarze Alkohole des Hartholzes. Schwarzer Alkohol wird normalerweise bei 65%-70% Körperzufriedenem abgefeuert.

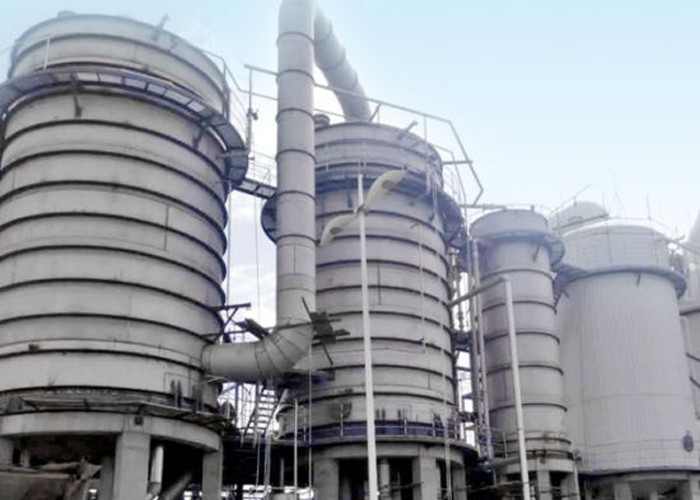

Verdampfung des schwarzen Alkohols
Der schwarze Alkohol, der von dem Zermahlen erholt wird, enthält 14-17% aufgelöste Körper
Diese Körper werden aus ungefähr 1/3 anorganische Chemikalien verfasst, die im weißen Alkohol hinzufügten dem Digestor waren
Das restliche 2/3 bestehen aus den organischen Chemikalien, die vom Holz extrahiert werden
Schwarzer Alkohol muss zu über 60% Körpern konzentriert werden, damit er ohne zusätzlichen Brennstoff brennt
Einzelteil | Station mit 5 Effekten | kombinierter Verdampfungsprozeß | ||
MVR Konzentration vor | Station der Verdampfung 5-effect | |||
Verdampfungswasser (t/h) | 100 | 64,28 | 35,72 | |
Ankommende Konzentration (%) | 10 | 10 | 20 | |
Heraus Konzentration (%) | 45 | 20 | 45 | |
Verdampferbereich (㎡) | 10000 | 8500 | 4000 | |
Kondensatorbereich (㎡) | 800 | / | 300 | |
Verbrauch | Dampf (t/h) | 25 | / | 9 |
Strom (kWh/h) | 500 | 1600 | 180 | |
Wasser (t/h) | 900 | / | 350 | |
Verwaltungskosten | RMB/hour | 4500 | 960 | 1633 |
RMB-/Twasser-Verdampfungskapazität | 45 | 25,93 | ||
RMBx10000/Tag | 10,8 | 6,2 | ||
RMBx10000/Jahr (340days) | 3672 | 2115 |
Sauberste Kondensate
In hohem Grade leistungsfähige Kondensatabtrennung in den Verdampferrohren und -lamellen, plus das integrierte Abstreifen von widerlichen Kondensatbrüchen, produzieren sauberes und wiederverwendbares Wasser. Methanol im Alkohol wird vom Kondensat getrennt und wieder hergestellt als zusätzlicher Brennstoff in einem Methanolverflüssigungssystem.
Leistungsfähiger Chlorverbindungs- und Kaliumabbau
Kristallisationstechnologie wird im integrierten System eingesetzt. Energie wird konserviert, indem man den Sekundärdampf vom Verdampfer für den Kristallisationsprozeß verwendet.
Bestmögliche Energieeffizienz
Der Gebrauch von völlig integriertem widerlichem Kondensatabstreifen, optimierter Alkoholverteilung und der Fähigkeit, um verschiedene Wärmequellen innerhalb eines einzelnen thermischen Effektes zu verwenden, ein Verdampfungssystem sicherzustellen, das einzigartige Kundenanforderungen bei der Lieferung der bestmöglichen Verfügbarkeit und der Energieeffizienz erfüllt.

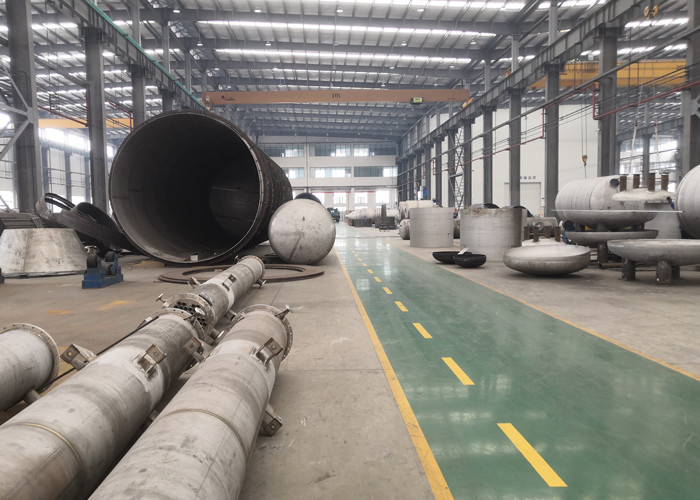

Produktionsverfahren
