Automatisches thermisches Dampf-Rekompression TVR-Verdampfungs-System mit lokalem Service
Thermische Dampf-Rekompression (TVR)
Eine Methode, zum des Energieverbrauchs eines dampferhitzten Verdampfersystems zu verringern.
Benutzt Hochdruckdampf als die Motivflüssigkeit zu einem Dampfejektor, um aufbereiteten Niederdruckdampf einzukuppeln und den kombinierten Dampf mit einem nützlicheren Zwischendruck zu entladen.
Der Dampfkompressionszyklus beruht auf der Kondensationstemperatur des Niederdruckdampfs, der mit dem Druckanstieg sich erhöht.
Prozessbeschreibung
Die Lösung ist mit Kondensat vorgeheizt und den Verdampfungsstromkreis einträgt. Hier mischt sie mit der verteilten Lösung und wird in der Heizung H. aufgewärmt. Im Verdampfer V, verdunstet Lösungsmittel (Wasser) beim Abkühlen der Lösung zur Siedetemperatur. Der resultierende Dampfdampf wird zu einer Hochdruck- und Temperaturstufe durch die Dampfstrahlpumpe mithilfe des Dampfs zusammengedrückt, damit er als Heizmittel für die Heizung der verteilten Lösung benutzt werden kann. Der überschüssige Dampf wird kondensiert. Wenn Salz in der Anlage kristallisiert wird, weiteres Verdampfungskonzentrat die Lösung, in dem Ausmaß, dass Kristalle gebildet werden. Wenn sie gewünscht werden, können die Kristalle in der Suspendierung von der Lösung dann getrennt werden und getrocknet werden.
Eigenschaften
Nur ein Bruch der Verdampfungsenergie muss in Form von Frischdampf benutzt werden.
Niedrige Investitionskosten.
Nachrüsten in vorhandenen Anlagen ist möglich.
Passend für verschiedene Anwendungen.
HÖHEPUNKTE
Lange Arbeitsläufe wegen der hohen hygienischen Standards
Nachgewiesene Technologie
Völlig waschbar (Säubern an der richtigen Stelle)
TVR-Verdampfer
Wasserverdampfungskapazität (t/h)
1,2, 1,5, 2,4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Diese Ausrüstung ist eine ununterbrochene Konzentrationsausrüstung, die aus TVP-Dampf-Wärmepumpe, Heizungsrohr, Verdampfungskammer, Kondensator, Vakuumpumpe, verteilender Entladungspumpe und Operationsplattform verfasst wird. Sie ist passend für Konzentration in der Nahrung chemisch, pharmazeutisch, in der Biotechnik, in der Klimatechnik, in der überschüssigen flüssigen Wiederaufnahme und in anderen Industrien. Diese Ausrüstung nimmt TVR-Wärmepumpetechnologie an, um viel Energie zu sparen. Das Addieren der TVR-Wärmepumpe kann die Energie sparen, mindestens gleichwertig mit einem weiteren Effekt, d.h. ist der Dampfverbrauch von Effekt vier + von TVR im Allgemeinen der selbe wie der von Effekt fünf.
Leistungsvergleich für unterschiedlichen Verdampfer | ||||
Einzelteil | Verdampfer des einzelnen Effektes | Verdampfer mit vielfacher Wirkung | TVR-Verdampfer | MVR-Verdampfer |
Energieverbrauch | Energieverbrauch ist viel höher, als andere, Wasser 1ton Dampf 1Ton in der Theorie verbrauchen | verhältnismässig Energieeinsparung | Basis auf traditionellem Verdampfer mit vielfacher Wirkung, ein weiterer Effekt, der, aber addiert wurden, gefahrene der Hochdruckdampf brauchte | Die energiesparendste Technologie für Verdampfer, aber 10-40kwh Leistungsaufnahme |
Bodenfläche | Klein | groß | groß | klein |
Energiequellen | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel, benötigen Hochdruckdampf. | Strom, benötigt nicht Rohrnetz, das ganzes geschlossene Zirkulationssystem |
Automatik | Halb automatisch | Volle Selbsttätigkeit, ununterbrochene Verdampfung | Volle Selbsttätigkeit, ununterbrochene Verdampfung | Volle Selbsttätigkeit, ununterbrochene Verdampfung |

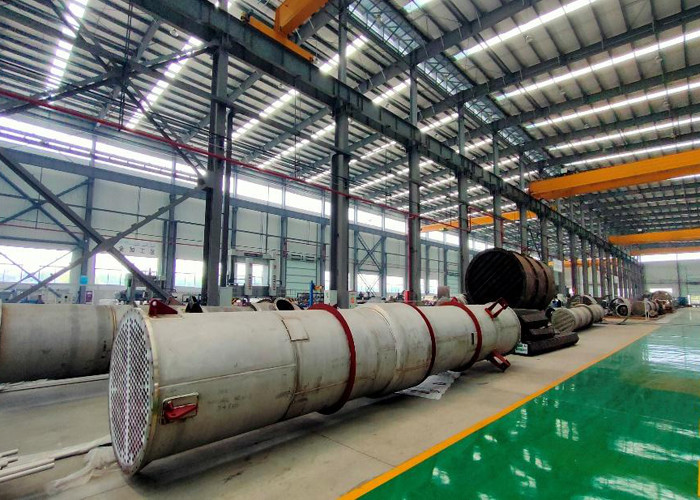

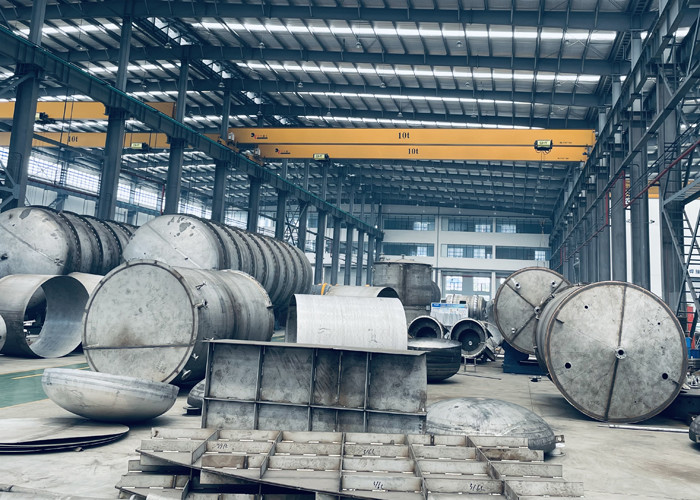

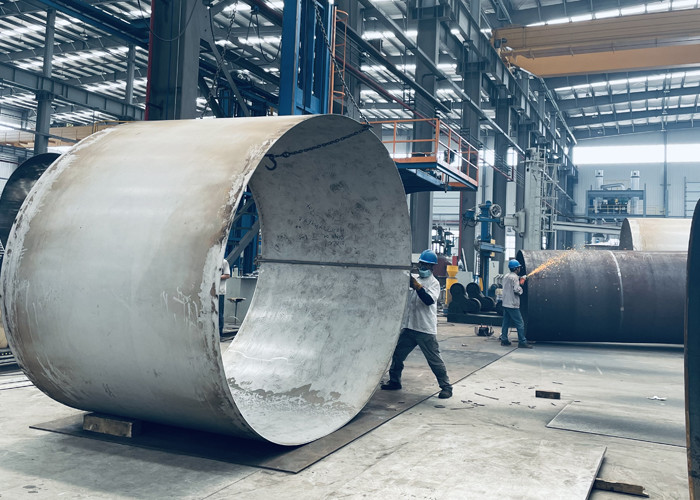

Produktions- u. Ratenanlage
