Hocheffizienter Destillationskolonne mit Dampfstrahlpumpe
TVR-Verdampfer
TVR-Ausdampfer verwenden die thermische Dampfrekompression, um einen Teil des Dampfes aus dem Dampfseparator zu rekomprimieren und mit dem Dampf zu mischen, um die erste Stufe zu erwärmen.
Verfahren für den TVR-Verdampfer
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamDieses Gemisch wird zur Erwärmung der ersten Verdunstungsstufe verwendet.
Der Dampfverbrauch eines TVR-Dampfer variiert je nach Anzahl der Stufen, in denen die Rekompression stattfindet, zwischen ca. 0,3 und 0,07 kg Dampf pro kg Wasserverdampfung.
Dieses Design bietet eine kostengünstigere Maschine als gerade Dampfheizungen, erfordert aber einen Antriebsdampfdruck.
mit einer Leistung von mehr als 1000 W
Thermo-Kompressoren sind so konzipiert, dass sie Wärmeenergie recyceln, indem sie Abdampf aufnehmen und wieder komprimieren, um ihn an anderer Stelle zu verwenden.
Thermo-Kompressoren, wie Ejektoren, haben keine beweglichen Teile.
Der Thermocompressor verwendet hochdruckenden Dampf als Antriebsflüssigkeit, der in die Dampftruhe gelangt und sich durch die Düse ausdehnt.
Der Hochgeschwindigkeitsdampf führt dann den Abfalldampf in eine Mischkammer, in der die Flüssigkeiten kombiniert werden.
Die gemischten Flüssigkeiten werden dann durch den Diffusor auf einen unmittelbaren Druck komprimiert, der als Düse in umgekehrter Richtung wirkt und die Geschwindigkeitsenergie in Druckenergie umwandelt.
Thermocompressoren sind für Anwendungen in der Lebensmittel-, Erdöl-, Chemie-, Energie- und Papierindustrie konzipiert.Die thermische Rekompression wird in der Milch- und Saftindustrie in der Regel angewendet, um Dampf aus Verdampfern während des Konzentrationsprozesses wiederzuerlangen und wiederzuverwenden..
Alle Thermo-Kompressoren sind maßgeschneidert entworfen und ihre Leistung getestet, um den Anforderungen unserer Kunden gerecht zu werden.
Wenn Sie mehr über Wärmerückgewinnungssysteme für Thermo-Kompressoren erfahren und Ihren spezifischen Prozess oder Ihre Anwendung besprechen möchten, können Sie uns gerne kontaktieren.
Eigenschaften
Nur ein Bruchteil der Verdunstungsenergie muss in Form von lebendem Dampf verwendet werden.
Niedrige Investitionskosten.
Nachrüstung in bestehenden Anlagen ist möglich.
Für verschiedene Anwendungen geeignet.
Varianten
Erhöhung der Anzahl der Stufen zur Verringerung des Dampfverbrauchs.
mit oder ohne Salztrennung
Verschiedene Vorwärmkonzepte.
Kondensation von überschüssigem Dampf in Misch- oder Oberflächenkondensatoren.
| Leistungsvergleich für UnterschiedlichVerdampfer | ||||
| Artikel | Einwirkungsverdampfer | Multifunktionsverdampfer | TVR-Verdampfer | MVR-Verdampfer |
| Energieverbrauch | Der Energieverbrauch ist viel höher als bei anderen, eine Tonne Wasser verbraucht theoretisch eine Tonne Dampf. | Vergleichsweise Energieeinsparung | Basis auf dem traditionellen Mehrwirkungsverdampfer, ein weiterer Effekt hinzugefügt, aber höherer Druckdampf benötigt | Die am stärksten energiesparende Technologie für Verdampfer, aber Stromverbrauch von 10-40 kWh |
| Bodenfläche | Kleine | groß | groß | klein |
| Energiequellen | Dampf & Strom, benötigen Dampfrohrnetz und Kessel | Dampf & Strom, benötigen Dampfrohrnetz und Kessel | Dampf und Strom, benötigen Dampfrohrnetz und Kessel, benötigen Hochdruckdampf. | Elektrizität, kein Rohrnetz, das gesamte Kreislaufsystem. |
| Automatisierung | Halbautomatisch | Vollautomatischer Betrieb, kontinuierliche Verdunstung | Vollautomatischer Betrieb, kontinuierliche Verdunstung | Vollautomatischer Betrieb, kontinuierliche Verdunstung |
Zeichnung des Arbeitsprinzips

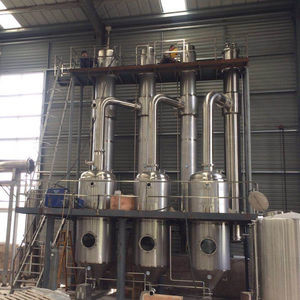

Standort der Werkstatt
Bescheinigung
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
