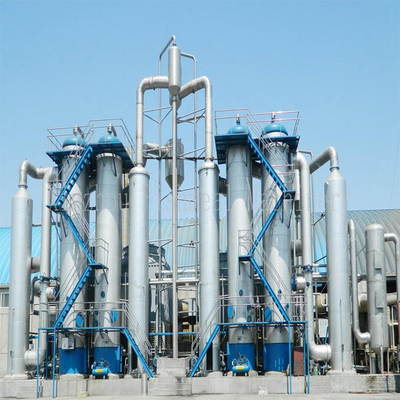

Industriewasserdestillationsmaschine Vakuumausdampfmaschine TVR-Ausdampfer
Beschreibung
Das TVR-Dampfsystem ist im Vergleich zum System, das direkt Sekundärdampf entlässt, verbessert.Da die Jet-Wärmepumpe 1 kg Hochdruckdampf nur ausstoßen kann 0.3 kg Sekundärdampf, so daß dieses System, obwohl es einfach und kompakt ist, eine relativ geringe Energieeffizienz hat.Die üblichen Formen der Wärmepumpenverdampfung sind im Allgemeinen die oben erwähnte Strahlwärmepumpenverdampfung (TVR) und die direkt komprimierte sekundäre Dampfmechanikkompressionswärmepumpenverdampfung (MVR)In den vergangenen Jahren hat sich die Entwicklung der technischen Materialien, der Strukturen und der Fertigungstechnik sowie der Anstieg der Energiepreise erheblich verschlechtert.Mechanische Kompressionswärmepumpen sind immer wichtiger gewordenWärmepumpen werden weit verbreitet für die Verdunstung und Konzentration verschiedener verdünnter Lösungen eingesetzt.die Verwendung der Wärmepumpen-Ausdampftechnologie hat sich als sehr sparsam erwiesen. Die Wärmepumpenanlage muss nur eine kleine Menge hochwertiger Energie verbrauchen, um mehr Wärme zu erhalten, wodurch die Energieverschwendung reduziert wird.der Energieverbrauch bei der Verdunstung mit Wärmepumpe ist deutlich geringer als bei der Einwirkungs- oder Mehrwirkungsverdunstung., und der Einsatz von Wärmepumpentechnologie kann eine große Anzahl von Kesselräumen ersetzen, wodurch Kraftstoff eingespart, die Luftverschmutzung reduziert und die Verwendung von Abwärme reduziert wird.Die Umweltverschmutzung der Stadt muss sich verbessern., und es ist auch vorteilhaft für das ökologische Gleichgewicht. Wärmepumpenverdampfung ist eine sehr zuverlässige Verdampfungsmethode mit geringem Energieverbrauch.es wurde weitgehend im chemischen Prozess verwendet.
Spezifikation
Vergleiche Betriebskosten für 10 T/h Verdampfer |
|
Name |
MVR-Verdampfer |
Verdampfer mit Dreifachwirkung |
|
Kosten für den Dampfverbrauch |
0.6 ((Verbrauch von Dampf für die Vorheizung des Materials) t/h×180RMB/t=108RMB/h |
[4.0+0.6 ((Dampfverbrauch beim Vorheizen von Material) ]t/h×180RMB/t=828RMB/h |
|
Elektrische Ladung |
500 kW/h × 0,80 RMB/kw = 400 RMB/h |
160 kW/h × 0,80 RMB/kw = 128 RMB/h |
|
Rückgewinnung von Kondenswasser |
10.6t/h×3RMB/t=32RMB/h |
14.6t/h × 3RMB/t=44RMB/h |
|
Betriebskosten pro Stunde |
108 + 400-32 = 476 RMB/h |
828+128-44=912RMB/h |
|
Jahresbetriebskosten |
476RMB/h × 24h × 300day = 3427200RMB |
912 RMB/h × 24h × 300 Tage = 6566400 RMB |
|
Jährliche Betriebskostendifferenz:6566400-3427200=3139200 RMB |
Merkmal
Das MVR-Dampferzeugungssystem besteht aus der Hauptausrüstung des Verdampfers, des Trenners und der Dampfpumpe und dem Dampfkompressor.Das Material tauscht Wärme mit dem Dampf außerhalb des Rohres im Rohr des Verdampfers aus, und die Temperatur steigt; die Lösung wird nach dem Temperaturanstieg in zwei Phasen, Dampf und Lösung, aufgeteilt, und der Dampf steigt zum Separator,und der Demister trennt die Flüssigkeit, die in den Dampf gezogen wirdDie Tropfen werden gereinigt und zum Kompressor geschickt.Der Kompressor komprimiert den Dampf und transportiert ihn zur Verdampferhülle zur Erwärmung von Dampf, um sekundäres Dampfrecycling und kontinuierliche Verdampfung zu realisierenDie Verdunstung erzeugt Sekundärdampf, der aus dem Material überströmt, das Material wird in übersättigtes Material konzentriert, kristallisiert,und der Kristallschlamm wird durch die Entladungspumpe aus der Zirkulation geleitet.Die Mutterflüssigkeit gelangt in die Zwangszirkulationspumpe, tritt unter Einwirkung der Zirkulationspumpe in den Verdampfer ein und verdunstet dann.Dieser Zyklus wird kontinuierlich verdunstet, um sich zu konzentrieren und zu kristallisieren.. Es hat folgende Vorteile: 1. Geeignet für Materialien mit hoher Viskosität, 2. Materialien mit Partikeln; 3. Hohe Konzentrationsrate; 4. Hohe Durchflussrate der Pipeline,nicht leicht zu trocknen.
Anwendung
Verdunstung und Konzentration für die Verarbeitungsindustrie
1) Lebensmittelfermentation (Aginomoto, Zitronensäure, Stärke und Zucker)
2)Apotheke (traditionelle chinesische Medizin, niedrige Temperaturkonzentration der westlichen Medizin)
3) Feinchemikalien (Pestizide, synthetische Farbstoffe, organische Pigmente, Farben, Gewürze und Essenzen, Kosmetika)
4) Chlorchemikalie (Salzwasserkonzentration)
5) Meerwasserentsalz
6) metallurgische
Lösung mit "Null-Ausstoß" für Industrieabwasser
1)Ammoniak- und Chloridabwasser, mehrfaches anorganisches Salzabwasser
2) Elektrolavierungsabwasser
3)Druck und Färbung von Abwasser
4)Abwasser aus der Lebensmittelindustrie
5) Papierabwasser
6)Abwässer aus der Petrochemie und der Metallurgie
Einführung in das MVR-System
Mechanische Verdampfungs-Wiederkompressionsanlage, die MVR genannt wird, deren Grundsatz darin besteht, den vom Verdampfer erzeugten zweiten Dampf durch einen hocheffizienten Dampfkompressor zu komprimieren;Dieser Prozess überträgt elektrische Energie auf Energie zu essen und erhöht den Druck und die Temperatur des zweiten DampfesDer zweite Dampf mit höherer Temperatur wird in den Verdampfungsraum geschickt, um das Produkt zur Verdampfung zu erhitzen.Mit weniger Energie, die die mechanische Energie des Kompressorblattrads als KompressionswärmepumpeIn diesem Fall ist es nicht notwendig, als erstes Heizmedium Dampf hinzuzufügen.
Vorteil des MVR-Systems
(1) Niedrigster Energieverbrauch und Betriebskosten, Stromverbrauch einer Tonne Wasser/Verdampfung beträgt 15-50 kW. (2) Der Temperaturunterschied ist gering, die Heizung ist sanft, der Produktverlust ist geringer.
(3)Kompakte Struktur und geringere Baukosten; Anlagenfläche 50% kleiner als bei herkömmlichen Verdampfern.
(4)Umgebung freundlich, kein Gas und kein Dampf.
(5)Gute Anpassungsfähigkeit bei geringer Belastung, gute Flexibilität des Betriebs und längere Lebensdauer.
(6)Der Verbrauch von Kreislaufwasser ist gering und die Energieeinsparung ist offensichtlich.
(7)Frischer Dampf ist nicht erforderlich.
(8)Die Verdunstung kann unter 40°C durchgeführt werden und die Geräte müssen nicht eingefroren werden, besonders geeignet für Produkte der thermischen Aktivität.
|
|
|
|
|
|
|
|
|
Dampfverbrauch (t Dampf/t Wasser)
|
|
|
|
|
|
|
|
|
Anwendung
Anwendbar in mehreren Bereichen, wie z. B.: "Null-Auslösung" Lösung für Industrieabwasser, Verdampfung und Konzentration für die Prozessindustrie, Lebensmittelfermentation (Aginomoto, Zitronensäure,Stärke und Zucker), Feinchemikalien (Pestizide, synthetische Farbstoffe, organische Pigmente, Farben, Gewürze und Essenzen, Kosmetika), Chlorchemikalien (Salzwasserkonzentration), Meerwasserversalzungs- und Metallindustrie usw.
