Multi Effekt-thermischer Dampf-Rekompressions-Verdampfer

Thermische Dampfrekompressionsverdampfung weitverbreitet für Verdampfung Consentration und Kristallisation

Thermische Dampf-Rekompression (TVR)

Eine Methode, zum des Energieverbrauchs eines dampferhitzten Verdampfersystems zu verringern.

Benutzt Hochdruckdampf als die Motivflüssigkeit zu einem Dampfejektor, um aufbereiteten Niederdruckdampf einzukuppeln und den kombinierten Dampf mit einem nützlicheren Zwischendruck zu entladen.

Die Dampfkompressionszyklus rlies auf der Kondensationstemperatur des Niederdruckdampfs, der mit dem Druckanstieg sich erhöht.

Anwendungsbereich:

Thermischer Dampfrekompressions-Verdampfungskristallisator ist in der Nahrung, Stärke, Getränk, pharmazeutisches, Schädlingsbekämpfungsmittel, Chemikalie und andere Industrien sowie eine Verdampfung und eine Konzentrationsausrüstung auf den Gebieten des Hochkonzentrationsabwassers in den Klimawasserbehandlungsprojekten weitverbreitet. Es ist für die Verdampfung, die Konzentration und die Kristallisation von anorganischen Salzen wie Natriumchlorid, scharfer Soda und starken Lösungen besonders passend, die organische Lösungsmittel enthalten.

Systemzusammensetzung:

Vorwärmer, Dampfkompressor, Verdampfer, Trennzeichen, Umlaufpumpe, elektrisches Kontrollsystem, Rohrleitungsverbindungssystem, Stahlrahmenplattform und andere Systeme.

Wenn thermischer Dampf, entsprechend dem Wärmepumpeprinzip, der Dampf von der kochenden Kammer recompressed, wird zu einem Hochdruck im Wärmeschrank zusammengedrückt; das heißt, wird Energie dem Dampf hinzugefügt. Da die Temperatur des gesättigten Dampfs entsprechend dem Druck im Wärmeschrank höher ist, kann der Dampf für die Heizung wiederverwendet werden. Zu diesem Zweck wird ein Dampfstrahlkompressor benutzt. Sie funktionieren entsprechend dem Prinzip von Strahlpumpe, haben keine beweglichen Teile, sind einfach und effektiv im Entwurf und sicherstellen die höchste Arbeitszuverlässigkeit.

Unter Verwendung des thermischen Dampfes hat ein Kompressor den gleichen Dampf/energiesparenden Effekt als Addieren eines Effektverdampfers. Die Operation des thermischen Dampfkompressors erfordert einen bestimmten Betrag Frischdampf, den so genannten bewegenden Dampf. Dieses muss bewegender Dampf zum folgenden Effekt geschickt werden, oder zum Kondensator als Restdampf geschickt werden. Die restliche Energie, die im Restdampf enthalten wird, ist mit der Energie ungefähr gleichwertig, die vom bewegenden Dampf bereitgestellt wird.

Der Teil des Sekundärdampfs vom Trennzeichen wird durch den Hochdruckarbeitsdampf gefahren und den Ejektor kommt, um zu mischen, den Druck anzuheben, und den Wärmeschrank als Heizungsdampf dann einzutragen, um die Flüssigkeit zu erhitzen. Das andere Teil kommt den Kondensator und wird nach Kondensation entladen. Der Heizungsdampf wird in Wasser im Wärmeschrank kondensiert und entladen. Die Lösung im Rohr wird verdunstet und konzentriert unter der Heizung des Heizungsdampfs und entladen, nachdem man die Anforderungen erreicht hat.

DampfstrahlWärmepumpe hat die Eigenschaften der einfachen Struktur, der stabilen Operation und des niedrigen Preises. Unter Verwendung einer DampfstrahlWärmepumpe ist die Leistungsfähigkeit mit dem Addieren eines Effektverdampfers gleichwertig.

Eigenschaften

Nur ein Bruch der Verdampfungsenergie muss in Form von Frischdampf benutzt werden.

Niedrige Investitionskosten.

Nachrüsten in vorhandenen Anlagen ist möglich.

Passend für verschiedene Anwendungen.

Varianten

Zunahme der Anzahl von den Stadien, zum des Dampfverbrauchs zu verringern.

Mit oder ohne Salztrennung.

Verschiedene vorheizende Konzepte.

Kondensation des überschüssigen Dampfes im Mischen oder in den Oberflächenkondensatoren.

Funktionsprinzipzeichnung

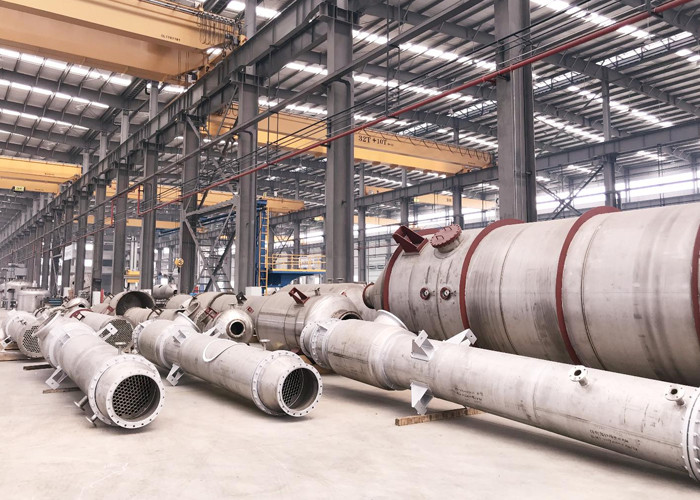

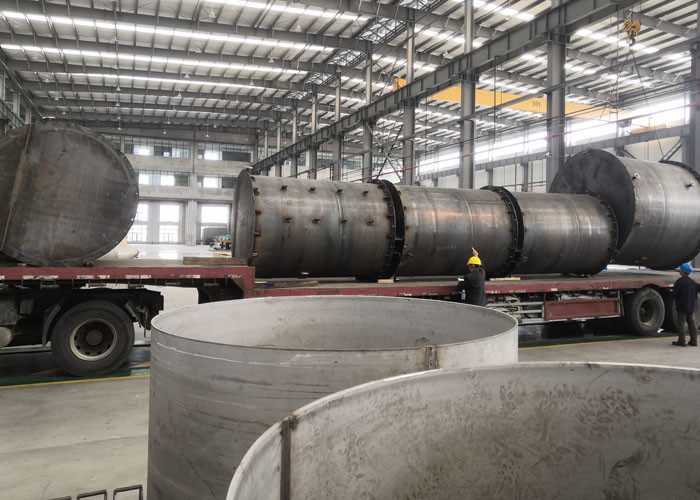

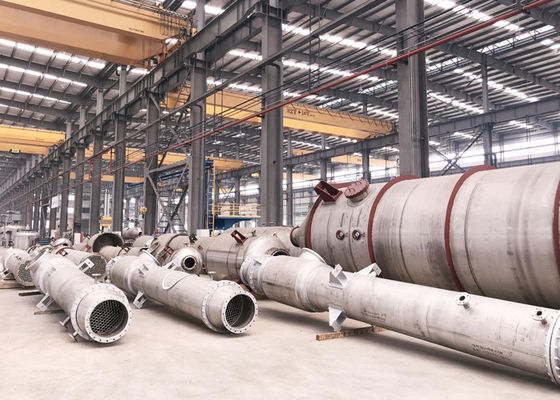

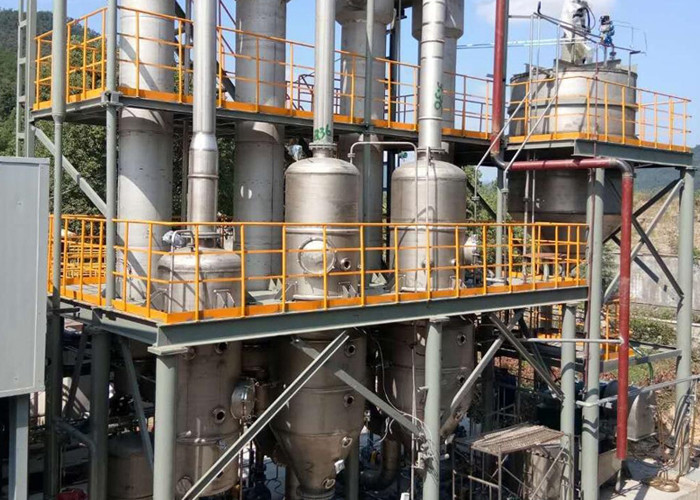

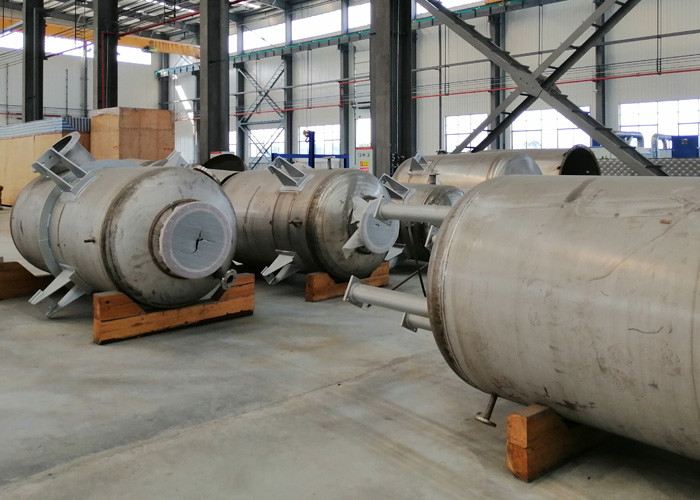

Unsere Werkstatt und die Installation des Kunden
