Edelstahl-spritzen thermische Dampf-Rekompression (TVR) durch Thermo Kompressoren Dampf
Systemzusammensetzung:
Vorwärmer, Dampfkompressor, Verdampfer, Trennzeichen, Umlaufpumpe, elektrisches Kontrollsystem, Rohrleitungsverbindungssystem, Stahlrahmenplattform und andere Systeme.
Wenn thermischer Dampf, entsprechend dem Wärmepumpeprinzip, der Dampf von der kochenden Kammer recompressed, wird zu einem Hochdruck im Wärmeschrank zusammengedrückt; das heißt, wird Energie dem Dampf hinzugefügt. Da die Temperatur des gesättigten Dampfs entsprechend dem Druck im Wärmeschrank höher ist, kann der Dampf für die Heizung wiederverwendet werden. Zu diesem Zweck wird ein Dampfstrahlkompressor benutzt. Sie funktionieren entsprechend dem Prinzip von Strahlpumpe, haben keine beweglichen Teile, sind einfach und effektiv im Entwurf und sicherstellen die höchste Arbeitszuverlässigkeit.
Unter Verwendung des thermischen Dampfes hat ein Kompressor den gleichen Dampf/energiesparenden Effekt als Addieren eines Effektverdampfers. Die Operation des thermischen Dampfkompressors erfordert einen bestimmten Betrag Frischdampf, den so genannten bewegenden Dampf. Dieses muss bewegender Dampf zum folgenden Effekt geschickt werden, oder zum Kondensator als Restdampf geschickt werden. Die restliche Energie, die im Restdampf enthalten wird, ist mit der Energie ungefähr gleichwertig, die vom bewegenden Dampf bereitgestellt wird.
Der Teil des Sekundärdampfs vom Trennzeichen wird durch den Hochdruckarbeitsdampf gefahren und den Ejektor kommt, um zu mischen, den Druck anzuheben, und den Wärmeschrank als Heizungsdampf dann einzutragen, um die Flüssigkeit zu erhitzen. Das andere Teil kommt den Kondensator und wird nach Kondensation entladen. Der Heizungsdampf wird in Wasser im Wärmeschrank kondensiert und entladen. Die Lösung im Rohr wird verdunstet und konzentriert unter der Heizung des Heizungsdampfs und entladen, nachdem man die Anforderungen erreicht hat.
DampfstrahlWärmepumpe hat die Eigenschaften der einfachen Struktur, der stabilen Operation und des niedrigen Preises. Unter Verwendung einer DampfstrahlWärmepumpe ist die Leistungsfähigkeit mit dem Addieren eines Effektverdampfers gleichwertig.
Thermische Dampf-Rekompressions-Verdampfer
thermische Verdampfer der Dampfrekompression (TVR) benutzen einen Thermokompressor, um den Dampf zu verringern, der pro das Pfund Verdampfung-entscheidend Energieverbrauch- und Rettungskosten verringernd erfordert wird.
TVR-VERDAMPFER
TVR-Verdampfer verwenden thermische Dampf-Rekompression zu den recompress ein Teil des Dampfes vom Dampftrennzeichen und mischen sie mit dem Dampf, um die erste Phase zu erhitzen.
Prozess für TVR-Verdampfer
Thermische Dampf-Rekompression (TVR) findet normalerweise über einen oder mehreren Stadien statt, indem sie mittleren oder Hochdruckdampf in einem Ejektor verwendet, die einen Teil des Dampfes vom Dampftrennzeichen und -c$mischen es mit dem Dampf aufbereiten. Diese Mischung wird für die Heizung des ersten Verdampfungsstadiums benutzt.
Der Dampfverbrauch für einen TVR-Verdampfer schwankt zwischen ca. 0,3 - 0,07 Kilogramm Dampf pro Kilogramm-Wasserverdampfung abhängig von der Anzahl von Stadien, über denen die Rekompression stattfindet.
Dieser Entwurf stellt zur Verfügung, für weniger teure Maschinerie als gerade dampferhitzte Entwürfe aber erfordert bewegenden Dampfdruck.
ANWENDUNG
Der Verdampfer Rieselfilm-TVR liefert ein vollautomatisches und ununterbrochenes Verdampfungssystem. Der Verdampfer Rieselfilm-TVR ist für die Produktion der kompletten Produktpalette passend. Das System ist das Kundenbesondere, das entworfen ist, und deshalb verfügbar für eine breite Palette von Produktzusammensetzungen und -kapazitäten.
| Leistungsvergleich für unterschiedlichen Verdampfer | ||||
| Einzelteil | Verdampfer des einzelnen Effektes | Verdampfer mit vielfacher Wirkung | TVR-Verdampfer | MVR-Verdampfer |
| Energieverbrauch | Energieverbrauch ist viel höher, als andere, Wasser 1ton Dampf 1Ton in der Theorie verbrauchen | verhältnismässig Energieeinsparung | Basis auf traditionellem Verdampfer mit vielfacher Wirkung, ein weiterer Effekt, der, aber addiert wurden, gefahrene der Hochdruckdampf brauchte | Die energiesparendste Technologie für Verdampfer, aber 10-40kwh Leistungsaufnahme |
| Bodenfläche | Klein | groß | groß | klein |
| Energiequellen | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel, benötigen Hochdruckdampf. | Strom, benötigt nicht Rohrnetz, das ganzes geschlossene Zirkulationssystem |
| Automatik | Halb automatisch | Volle Selbsttätigkeit, ununterbrochene Verdampfung | Volle Selbsttätigkeit, ununterbrochene Verdampfung | Volle Selbsttätigkeit, ununterbrochene Verdampfung |
FAQ
Was ist der Unterschied zwischen einem MVR- und TVR-Verdampfer?
MVR ist ein mechanisches Dampf-Rekompressionssystem, Energiequelle ist Energie/Strom, sehr niedriger Energieverbrauch
TVR ist eine thermische Dampf-Rekompressionssystem-Energiequelle ist Dampf, Energieverbrauchabhängiger auf Zahl von Stadien (calandrias) der Verdampfung.
Warum benutzen Sie einen Dünnschichtverdampfer?
Der Dünnschichtverdampfer ist eine leichte Weise, Wasser auf eine sehr Energiesparende Art zu entfernen. Kleiner Abdruck für hohe Verdampfung.
Wie hoch können Sie, Sie gehen in Trockensubstanz?
Dieses ist von der Art des Produktes, alle Produkte muss einzeln betrachtet werden, größtenteils die Klebrigkeit sehr abhängig und Viskosität bestimmt die Trockensubstanz.
Tut Viskosität haben eine Auswirkung auf die Möglichkeit, zum eines Verdampfers zu benutzen?
Ja ist die Viskosität ein sehr kritischer Faktor für eine gute Verdampfung, das Produkt muss pumpbar sein.
Welche ein bisschen Produkte können Sie auf einem Dünnschichtverdampfer laufen lassen?
Fast alle pumpbaren Flüssigkeiten und löslichen Produkte können auf einem Dünnschichtverdampfer laufen gelassen werden.
Funktionsprinzipzeichnung

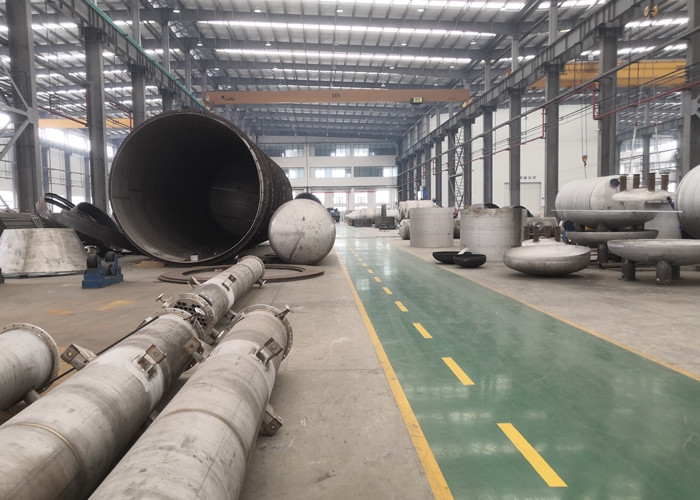

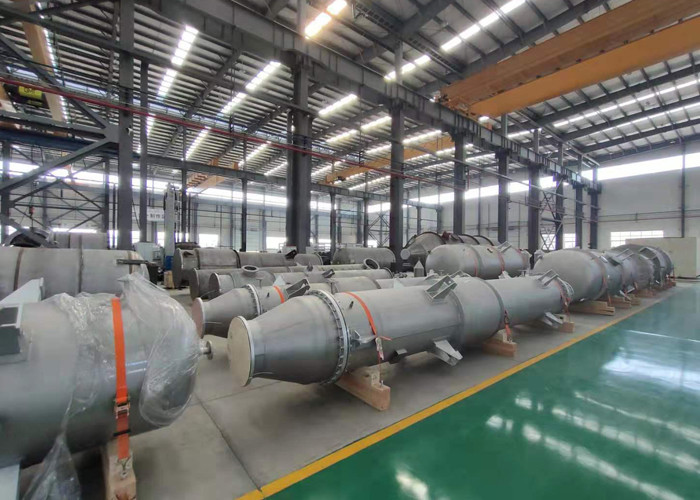

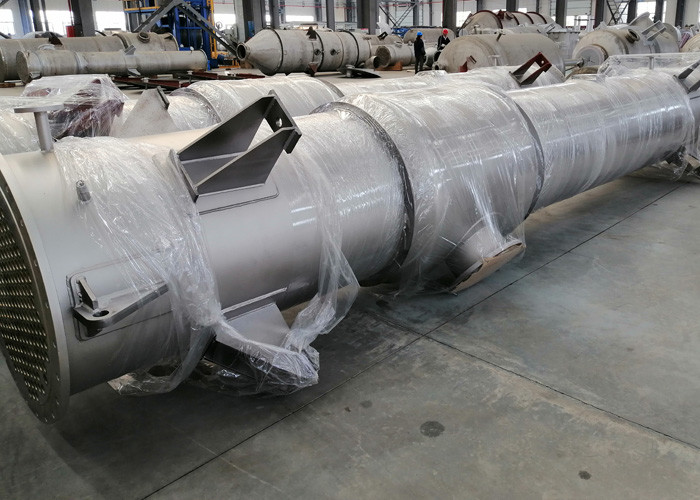

Unsere Produktionsanlage
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
