Energiesparende thermische Dampfrekompressionsverdampfung weitverbreitet in der Chemikalie, Schädlingsbekämpfungsmittelproduktion
TVR-Verdampfung und Konzentrationsausrüstung
Es ist eine Verdampfungskonzentrations-Kristallisationsausrüstung, die TVR-Wärmepumpe zu recompress Teil Sekundärdampf als Wärmequelle des Wärmeschrankes benutzt.
Die Versorgungsbedingungen für stabile Versorgung gesättigten Dampf über 0.7MPa werden angefordert.
Die Leistung von TVR hängt direkt mit dem Effekt der Dampfeinsparung zusammen, also ist es notwendig, Produkte mit garantierter Operationsleistung zu benutzen.
Wenn die Qualität und die Leistung von TVR schlecht ist, liegt der Rettungseffekt des Dampfs nicht auf der Hand, und zu beschädigen ist einfach, wegen der Geräusche und der Erschütterung.
Funktionsprinzip:
Anwendungsbereich:
Thermischer Dampfrekompressions-Verdampfungskristallisator ist in der Nahrung, Stärke, Getränk, pharmazeutisches, Schädlingsbekämpfungsmittel, Chemikalie und andere Industrien sowie eine Verdampfung und eine Konzentrationsausrüstung auf den Gebieten des Hochkonzentrationsabwassers in den Klimawasserbehandlungsprojekten weitverbreitet. Es ist für die Verdampfung, die Konzentration und die Kristallisation von anorganischen Salzen wie Natriumchlorid, scharfer Soda und starken Lösungen besonders passend, die organische Lösungsmittel enthalten.
Systemzusammensetzung:
Vorwärmer, Dampfkompressor, Verdampfer, Trennzeichen, Umlaufpumpe, elektrisches Kontrollsystem, Rohrleitungsverbindungssystem, Stahlrahmenplattform und andere Systeme.
Wenn thermischer Dampf, entsprechend dem Wärmepumpeprinzip, der Dampf von der kochenden Kammer recompressed, wird zu einem Hochdruck im Wärmeschrank zusammengedrückt; das heißt, wird Energie dem Dampf hinzugefügt. Da die Temperatur des gesättigten Dampfs entsprechend dem Druck im Wärmeschrank höher ist, kann der Dampf für die Heizung wiederverwendet werden. Zu diesem Zweck wird ein Dampfstrahlkompressor benutzt. Sie funktionieren entsprechend dem Prinzip von Strahlpumpe, haben keine beweglichen Teile, sind einfach und effektiv im Entwurf und sicherstellen die höchste Arbeitszuverlässigkeit.
Unter Verwendung des thermischen Dampfes hat ein Kompressor den gleichen Dampf/energiesparenden Effekt als Addieren eines Effektverdampfers. Die Operation des thermischen Dampfkompressors erfordert einen bestimmten Betrag Frischdampf, den so genannten bewegenden Dampf. Dieses muss bewegender Dampf zum folgenden Effekt geschickt werden, oder zum Kondensator als Restdampf geschickt werden. Die restliche Energie, die im Restdampf enthalten wird, ist mit der Energie ungefähr gleichwertig, die vom bewegenden Dampf bereitgestellt wird.
Der Teil des Sekundärdampfs vom Trennzeichen wird durch den Hochdruckarbeitsdampf gefahren und den Ejektor kommt, um zu mischen, den Druck anzuheben, und den Wärmeschrank als Heizungsdampf dann einzutragen, um die Flüssigkeit zu erhitzen. Das andere Teil kommt den Kondensator und wird nach Kondensation entladen. Der Heizungsdampf wird in Wasser im Wärmeschrank kondensiert und entladen. Die Lösung im Rohr wird verdunstet und konzentriert unter der Heizung des Heizungsdampfs und entladen, nachdem man die Anforderungen erreicht hat.
DampfstrahlWärmepumpe hat die Eigenschaften der einfachen Struktur, der stabilen Operation und des niedrigen Preises. Unter Verwendung einer DampfstrahlWärmepumpe ist die Leistungsfähigkeit mit dem Addieren eines Effektverdampfers gleichwertig.
Eigenschaften
Nur ein Bruch der Verdampfungsenergie muss in Form von Frischdampf benutzt werden.
Niedrige Investitionskosten.
Nachrüsten in vorhandenen Anlagen ist möglich.
Passend für verschiedene Anwendungen.
Varianten
Zunahme der Anzahl von den Stadien, zum des Dampfverbrauchs zu verringern.
Mit oder ohne Salztrennung.
Verschiedene vorheizende Konzepte.
Kondensation des überschüssigen Dampfes im Mischen oder in den Oberflächenkondensatoren.
| Leistungsvergleich für unterschiedlichen Verdampfer | ||||
| Einzelteil | Verdampfer des einzelnen Effektes | Verdampfer mit vielfacher Wirkung | TVR-Verdampfer | MVR-Verdampfer |
| Energieverbrauch | Energieverbrauch ist viel höher, als andere, Wasser 1ton Dampf 1Ton in der Theorie verbrauchen | verhältnismässig Energieeinsparung | Basis auf traditionellem Verdampfer mit vielfacher Wirkung, ein weiterer Effekt, der, aber addiert wurden, gefahrene der Hochdruckdampf brauchte | Die energiesparendste Technologie für Verdampfer, aber 10-40kwh Leistungsaufnahme |
| Bodenfläche | Klein | groß | groß | klein |
| Energiequellen | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel, benötigen Hochdruckdampf. | Strom, benötigt nicht Rohrnetz, das ganzes geschlossene Zirkulationssystem |
| Automatik | Halb automatisch | Volle Selbsttätigkeit, ununterbrochene Verdampfung | Volle Selbsttätigkeit, ununterbrochene Verdampfung | Volle Selbsttätigkeit, ununterbrochene Verdampfung |
Funktionsprinzipzeichnung

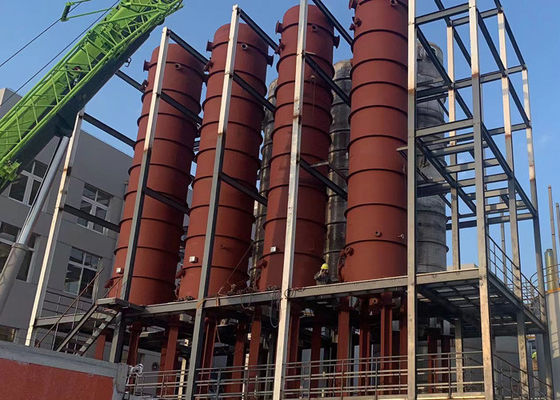

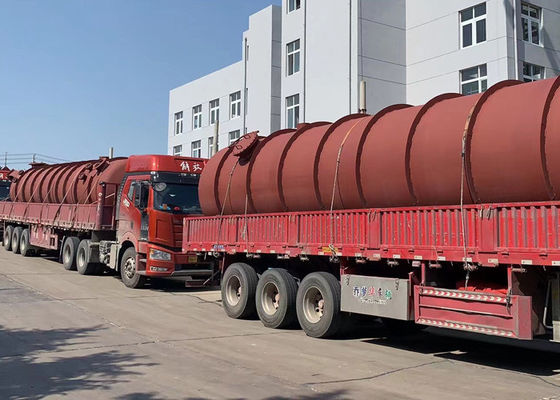

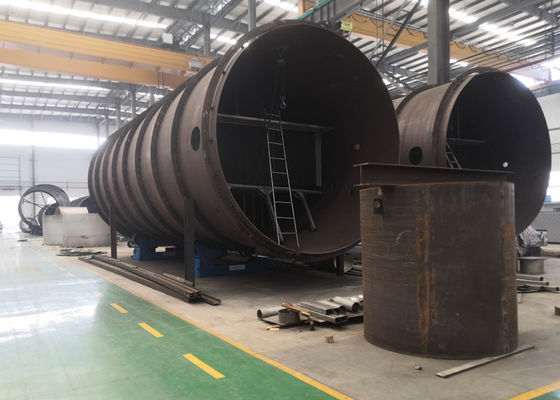

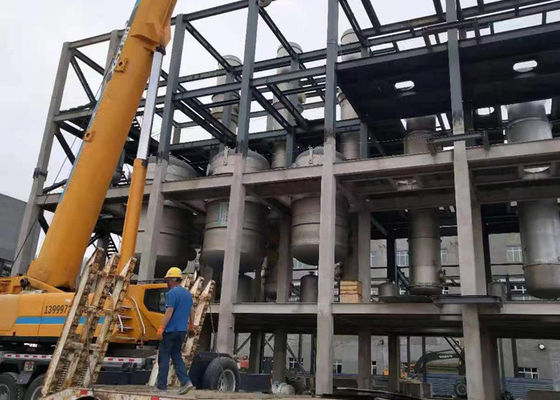

Unsere Werkstatt und die Installation des Kunden
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
