Industrieller hoher Wärmeübertragungskoeffizient thermischer Dampf-Rekompression TVR-Verdampfer in der pharmazeutischen Produktion
Thermische Dampf-Rekompression (TVR)
Eine Methode, zum des Energieverbrauchs eines dampferhitzten Verdampfersystems zu verringern.
Benutzt Hochdruckdampf als die Motivflüssigkeit zu einem Dampfejektor, um aufbereiteten Niederdruckdampf einzukuppeln und den kombinierten Dampf mit einem nützlicheren Zwischendruck zu entladen.
Der Dampfkompressionszyklus beruht auf der Kondensationstemperatur des Niederdruckdampfs, der mit dem Druckanstieg sich erhöht.
FUNKTIONS-PRINZIP
Der Verdampfer Rieselfilm-TVR wird vom Nassverfahrenbereich eingezogen. Vom Ausgleichsbehälter wird das Produkt zur mindestens Siedetemperatur des ersten calandria, abhängig von den Endproduktnachfragen erhitzt. Dieses kann durch Plattenwärmetauscher, Röhrenwärmetauscher und/oder direkte Heizungen mittels die Kondensat-, überschüssigen Dämpfe, Dampf und/oder Heißwasser getan werden. Nach dem Heizungsprozeß wird das Produkt zum ersten calandria eingezogen, in dem das Produkt beginnt zu verdunsten. Der Verdampfer arbeitet, das Rieselfilmprinzip übereinstimmend, also bedeutet es, dass Produkt und Dampf abwärts durch die Rohre fließen. An der Unterseite fällt Konzentrat unten und Dampf wird in das Trennzeichen gesogen, hingegen die kleineren Konzentrattröpfchen vom Dampf getrennt werden. Starkes Produkt wird zum folgenden Durchlauf gepumpt, hingegen das Produkt weiter concetrated. Nach abschließendem calandria Durchlauf wird das Produkt, abhängig von dem Produkt gepumpt und erforderliche concetrate Eigenschaften, zu einem folgenden calandria, konzentrieren Behälter des Trockners oder über eine grelle Kühlvorrichtung zu den Kristallisationsbehältern. Da die Menge von Wasserverdampfung begrenzt ist und die erforderliche Temperaturdifferenz verhältnismäßig hoch ist, wird Dampf als treibende Kraft benutzt. Dieses gekennzeichnet als thermische Dampfrekompression (TVR). Abhängig von der Kapazität und spezifischem Produkt benötigt die Anzahl von Stadien und Thermokompressoren werden definiert. Ein Dichteprüfer im Konzentratfluß wird benutzt, um den Dampffluß zum Thermokompressor einzustellen.
HÖHEPUNKTE
Lange Arbeitsläufe wegen der hohen hygienischen Standards
Nachgewiesene Technologie
Völlig waschbar (Säubern an der richtigen Stelle)

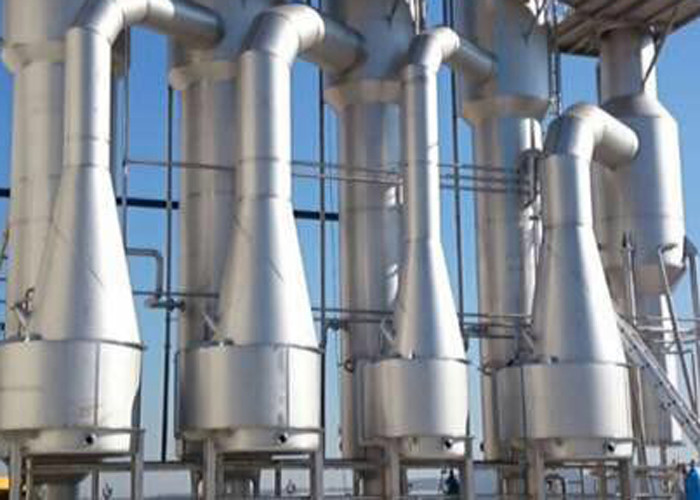

TVR-Verdampfer
Wasserverdampfungskapazität (t/h)
1,2, 1,5, 2,4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Diese Ausrüstung ist eine ununterbrochene Konzentrationsausrüstung, die aus TVP-Dampf-Wärmepumpe, Heizungsrohr, Verdampfungskammer, Kondensator, Vakuumpumpe, verteilender Entladungspumpe und Operationsplattform verfasst wird. Sie ist passend für Konzentration in der Nahrung chemisch, pharmazeutisch, in der Biotechnik, in der Klimatechnik, in der überschüssigen flüssigen Wiederaufnahme und in anderen Industrien. Diese Ausrüstung nimmt TVR-Wärmepumpetechnologie an, um viel Energie zu sparen. Das Addieren der TVR-Wärmepumpe kann die Energie sparen, mindestens gleichwertig mit einem weiteren Effekt, d.h. ist der Dampfverbrauch von Effekt vier + von TVR im Allgemeinen der selbe wie der von Effekt fünf.
Leistungsvergleich für unterschiedlichen Verdampfer | ||||
Einzelteil | Verdampfer des einzelnen Effektes | Verdampfer mit vielfacher Wirkung | TVR-Verdampfer | MVR-Verdampfer |
Energieverbrauch | Energieverbrauch ist viel höher, als andere, Wasser 1ton Dampf 1Ton in der Theorie verbrauchen | verhältnismässig Energieeinsparung | Basis auf traditionellem Verdampfer mit vielfacher Wirkung, ein weiterer Effekt, der, aber addiert wurden, gefahrene der Hochdruckdampf brauchte | Die energiesparendste Technologie für Verdampfer, aber 10-40kwh Leistungsaufnahme |
Bodenfläche | Klein | groß | groß | klein |
Energiequellen | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel | Dampf u. Energie, Bedarfsdampfleitungsnetz und Kessel, benötigen Hochdruckdampf. | Strom, benötigt nicht Rohrnetz, das ganzes geschlossene Zirkulationssystem |
Automatik | Halb automatisch | Volle Selbsttätigkeit, ununterbrochene Verdampfung | Volle Selbsttätigkeit, ununterbrochene Verdampfung | Volle Selbsttätigkeit, ununterbrochene Verdampfung |

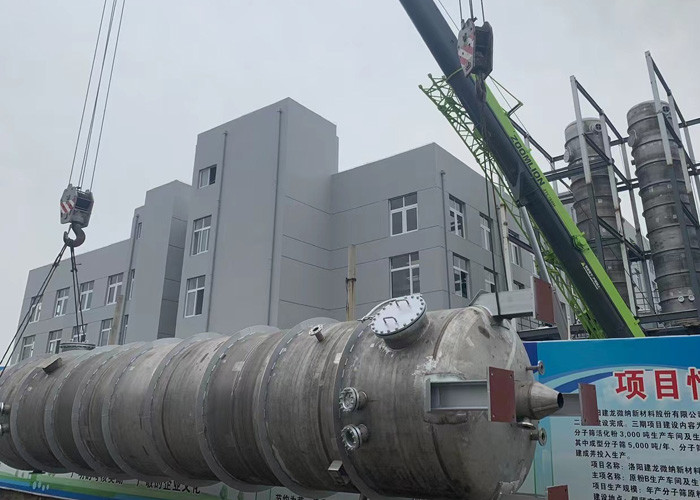

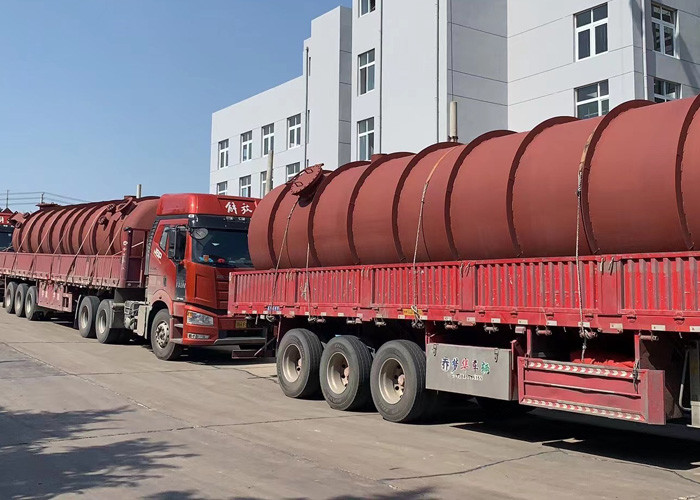

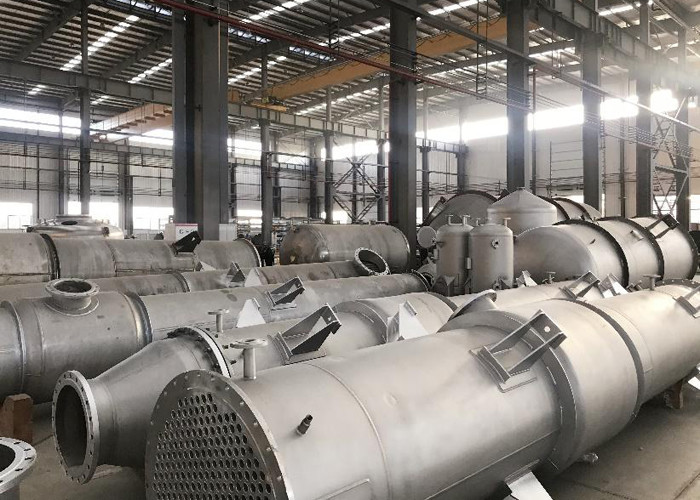

Produktions- u. Ratenanlage
