MVR-Beschreibung
Der MVR-Verdampfer drückt den niedrigtemperaturdampf durch den Kompressor zusammen, erhöht die Temperatur und den Druck und erhöht die Enthalpie und meldet dann den Wärmetauscher an, damit Kondensation vollen Gebrauch von der latenten Wärme des Dampfs macht.
Außer dem Start wird der Sekundärdampf vom Verdampfer ohne rohen Dampf während des gesamten Verdampfungsprozesses durch den Kompressor, der Druck und der Temperaturanstieg und die Enthalpiezunahmen zusammengedrückt, und dann wird er zum Wärmeschrank des als geschickt Heizungsdampf verwendet zu werden Verdampfers. Halten Sie die materielle Flüssigkeit im kochenden Zustand, während der Heizungsdampf selbst in Wasser kondensiert.
Auf diese Art wird der vorher weggeworfene Dampf völlig verwendet, wird latente Wärme wiederhergestellt, und thermische Leistungsfähigkeit wird verbessert. Die Wirtschaft des rohen Dampfs ist mit 30 Effekten Verdampfung der mit vielfacher Wirkung gleichwertig.
Hauptmerkmale:
Die energiesparende Technologie MVR-Verdampfers ist die höchstentwickelte internationale Technologie des Verdampfers, benötigt nur wenige Frischdampf (wenn Anfangsverdampfer wenig Frischdampf benötigt, während des normalen Betriebs fast nicht Frischdampf benötigen), die groß Betriebskosten des Geschäfts verringern, verringern Umweltverschmutzung.
Passend, Kompressorversorgungs-Wärmequelle anzunehmen, gibt es wenig Temperaturdifferenz, die mit traditionellem Verdampfer verglich, und kann mäßige Verdampfung, erheblich verbesserte Produktqualität erzielen und zu verschmutzen verringern.
Kein Bedarfskondensator oder nur kleiner Kondensator des Bedarfs, die Struktur und der Prozess sind, es können volle Selbsttätigkeit, Dauereinsatz, Sicherheit und zuverlässiges sein ziemlich einfach.
Dieses interne System des Verdampfers ausgerüstet mit sauberer Rohrleitung CIP, die sauberes an Ort und Stelle erzielen kann, einfach zu benützen und ohne toten Winkel.
Flüssiges Material kann unter niedriger Temperatur (50-100℃) in diesem Verdampfer verdunstet werden, ist das flüssige Material einheitlich und ohne laufendes Material, ist die nicht einfache Verkokung, materielles Denaturierung durch Hitze minimal.
Wegen des Gebrauches von 100% aufbereitender Sekundärdampflatenter wärme, den Gebrauch des Frischdampfes, so groß verringerter Dampfverbrauch vollständig vermeiden.
Für wärmeempfindliche Materialien mit Vakuumpumpe verwendet werden, die herein nah an Absolutdruck unter Vakuum getan werden kann, um Verdampfung der niedrigen Temperatur zu verwirklichen, kann die minimale Verdampfungstemperatur kann ℃ 50 sein.
Einfaches prozesskontrolliertes und Automatisierung-weil von der kleinen Menge des flüssigen Zurückhaltens, der Dünnschichtverdampfer Änderung entsprechend unterschiedlichem Vakuumgrad/Fütterungskapazitätskonzentrationstemperatur sein kann, die die Grundbedingungen für stabile Qualität von Produkten ist-.
Zusammenfassend sind die adventages von MVR-System wie folgen
1. Energieeinsparung: hohe thermische Leistungsfähigkeit, Energieeinsparung, untere Leistungsaufnahme, der Energieverbrauch ist über 1/6To 1/5 des traditionellen Verdampfers. erheblich reduc die Operationskosten
Schutz 2.Environmental
3.Low Betriebskosten: nur die traditionellen Verdampfer Drittel zur Hälfte
Temperatur 4.Evaporating ist niedrig, schwierig zur Korrosionsedelstahlausrüstung, schwierig einzustufen, suitalbe für wärmeempfindliches Material
5.Automatic: Das gesamte System verwirklichte Steuerung von der Füllung, vom Vorwärmen, von der Verdampfung, von der Reinigung, von der Wartung und von anderen Schritten von. Vermeiden Sie menschliches Versagen, verringern Sie die Arbeitskosten, verbesserte Produktqualität
Abdruck 6.Small
7.Avoiding der Kauf von Kesseln, von Kaminbau-Investition und von Instandhaltungskosten
OperationsKostenvergleich
Die Operation der zwei Verdampfungsprozesse für die Behandlung wird in der Tabelle gezeigt.
Operation von zwei Verdampfungsprozessen für die Behandlung des PapierAbwassers.
| Einzelteil | Station mit 5 Effekten | kombinierter Verdampfungsprozeß | ||
| MVR Konzentration vor | Station der Verdampfung 5-effect | |||
| Verdampfungswasser (t/h) | 100 | 64,28 | 35,72 | |
| Ankommende Konzentration (%) | 10 | 10 | 20 | |
| Heraus Konzentration (%) | 45 | 20 | 45 | |
| Verdampferbereich (㎡) | 10000 | 8500 | 4000 | |
| Kondensatorbereich (㎡) | 800 | / | 300 | |
| Verbrauch | Dampf (t/h) | 25 | / | 9 |
| Strom (kWh/h) | 500 | 1600 | 180 | |
| Wasser (t/h) | 900 | / | 350 | |
| Verwaltungskosten | RMB/hour | 4500 | 960 | 1633 |
| RMB-/Twasser-Verdampfungskapazität | 45 | 25,93 | ||
| RMBx10000/Tag | 10,8 | 6,2 | ||
| RMBx10000/Jahr (340days) | 3672 | 2115 | ||
Anmerkung: Gekostete Schätzung in Kraft: Dampf 150rmb/t, Strom 0,6 rmb/KWH, Wasser 0.5rmb/t.
Die Investition der kombinierten Verdampfungsprozessausrüstung erhöhte sich: Verdampfer (2500 m2) 375x10000 RMB; MVR-Kompressor 400x10000rmb, Gesamt-775x10000 RMB
Jährliche Betriebskosten Reduzierung des kombinierten Verdampfungsprozesses: 3672-2115 = 1557 (10000RMB)
Investitionszunahme-Amortisationsdauer des kombinierten Verdampfungsprozesses: 755 ÷ 1557=0.5year
Es kann gesehen werden dem, kann die Skala von 100t/von h als Beispiel nehmend, der kombinierte Verdampfungsprozeß die erhöhte Investition im halben Jahr wieder herstellen, und Abwehr 1557 (10000 RMB) jedes Jahr in der Zukunft, mit beträchtlichem wirtschaftlichem Nutzen.
Die Umschlagskapazität kann bis zu 100T/h, mit Vorteilen wie kleiner Bodenfläche und so weiter sein, Kompaktbauweise, stabile Operation.
Funktionsprinzipzeichnung

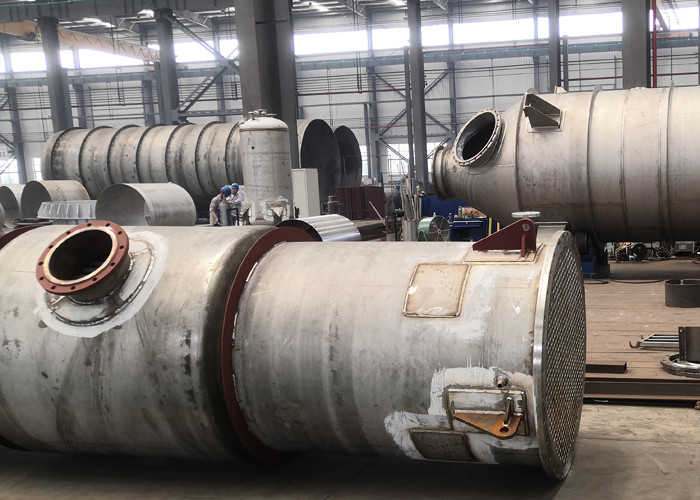

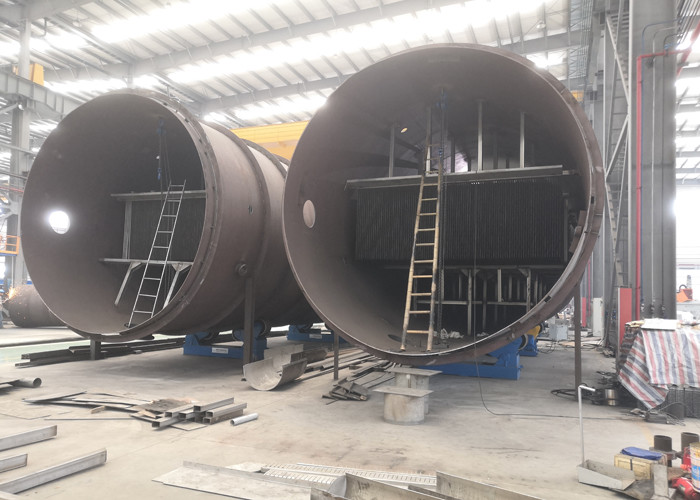

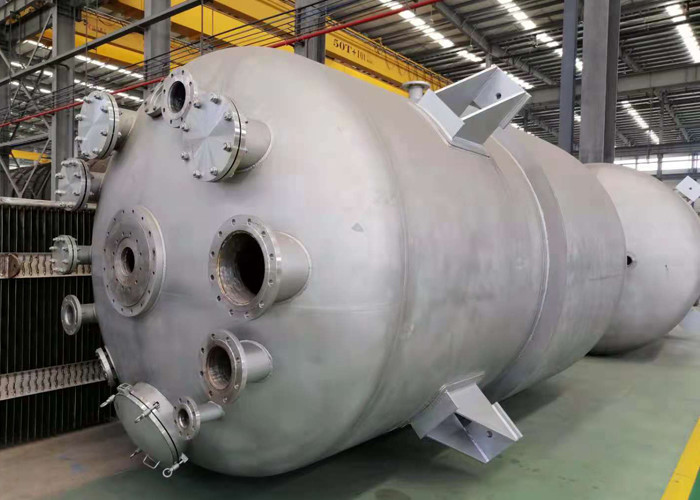

Unsere Produktionsfähigkeit und -zertifikat
