Intelligenter integrierter Dampfrekompression MVR-Verdampfer der niedrigen Temperatur mechanischer mit vielfacher Wirkung
MVR-Beschreibung
MVR ist die Abkürzung der mechanischen Dampf-Rekompression. Sie nimmt Gebrauch des Kompressors zur Wiederkompresse den zweiten Dampf (niedrige Temperatur und Niederdruck) das vom flüssigen Material verdunstet wird, zu steigen seine Temperatur und Druck, damit ihn als Wärmequelle wiederzuverwenden, um das flüssige Material wieder zu verdunsten. Während der Verdampfung des normalen multi Effektverdampfers, könnte der zweite Dampf von einem Effekt nicht benutzt werden, während die Wärmequelle seines eigenen Effektes, für den anderen Effekt nur verwendet werden kann. Wenn für seinen eigenen Effekt verwenden möchten, muss Extraenergie zur Verfügung stellen, um seine Temperatur (Druck) zu erhöhen, und die Dampfstrahlpumpe kann Dampf des Teils zweite nur zusammendrücken, während MVR-Verdampfer den ganzen zweiten Dampf innerhalb des Verdampfers zusammendrücken kann.
Der Verdampfungsprozeß von MVR ist der Dampf der niedrigen Temperatur, der durch Kompressor, Temperatur und Druckanstieg, Zunahme der Enthalpie zusammengedrückt wird und meldet dann den Wärmetauscher, um vollen Nutzen aus der latenten Wärme des Dampfs zu ziehen an. Abgesehen von dem Antrieb begann, die gesamte Verdampfung kein Bedarfsdampf.
Anwendung:
Es kann weitverbreitet sein zu melken, Glukose, organische Säure, VC, Xylose, pharmazeutisches, die Anlage, chemische Industrie, Umweltschutz, Abfallaufbereitung, Papierherstellung, Salz, die Industrie wie Verdampfung und Konzentration, Verdampfungskristallisation, niedrige Temperatur des Verdampfungsprozesses etc. machen.
Hauptmerkmale:
MVR hat mehr Vorteile, wie Energieeinsparung, hohe thermische Leistungsfähigkeit, Leistungsaufnahme der geringen Energie, keine Verschmutzung, stabile Operation der Ausrüstung, einfache Operation, hohe Automatisierung und Ausrüstung im Vertrag, umfasst einen Raum des kleinen Bereichs und speichert das Kühlsystem. Trifft besonders auf die Fabrik, die die Dampf- und Wasserversorgung erweitern möchten, aber Raum unzulänglich ist, zu und benötigt Kaltwasser und Kondensationswasser für Verdampfungssituation der niedrigen Temperatur, kann Investition speichern und guten energiesparenden Effekt gewinnen.
Technische Eigenschaften MVR
MVR-Technologie benutzt den erzeugten Dampf für Hitze anstelle der teuren Wärmequellen
MVR-Technologie erfordert keinen Kühlturm und groß verringert den Gebrauch des Kühlwassers
MVR-Technologie ist leistungsfähiger als mit vielfacher Wirkung Rettungsenergie der traditionellen Verdampfungstechnologie und die Verringerung von Betriebskosten
MVR-Technologie ist wirklich energiesparend, Wassersparen, Klima-ton und Hilfen bei der Ressourcenwiederverwertung
MVR-Technologie erzielt die niedrigtemperaturverdampfung und groß verringert die Auswirkung auf Ihr Material
MVR-Technologiesystemstruktur ist einfach, voll-automatisiert, mit Dauerbetrieb
MVR-Systeme bestehen einem Verdampfer, einem Dampfkompressor, Trennzeichen, Pumpen, einer Rohrleitung, einer Instrumentierung und aus elektrischen Steuerkomponenten
MVR-Systeme können um einfache Verdampfer oder hoch entwickelte Rieselfilmrohrverdampfer entworfen sein
MVR-Systeme können einfache Dampfkompression oder hoch entwickelte Wurzelpumpen benutzen
MVR-Systeme können niedrigen flüssigen Raubüberfall haben oder sind umfangreichere Behältersysteme
MVR-Systeme können eine Vielzahl der Verdampfung, Prozessentwurf erzielen und flüssige Zusammensetzung bestimmt dieses
OperationsKostenvergleich
Die Operation der zwei Verdampfungsprozesse für die Behandlung wird in der Tabelle gezeigt.
Operation von zwei Verdampfungsprozessen für die Behandlung des PapierAbwassers.
| Einzelteil | Station mit 5 Effekten | kombinierter Verdampfungsprozeß | ||
| MVR Konzentration vor | Station der Verdampfung 5-effect | |||
| Verdampfungswasser (t/h) | 100 | 64,28 | 35,72 | |
| Ankommende Konzentration (%) | 10 | 10 | 20 | |
| Heraus Konzentration (%) | 45 | 20 | 45 | |
| Verdampferbereich (㎡) | 10000 | 8500 | 4000 | |
| Kondensatorbereich (㎡) | 800 | / | 300 | |
| Verbrauch | Dampf (t/h) | 25 | / | 9 |
| Strom (kWh/h) | 500 | 1600 | 180 | |
| Wasser (t/h) | 900 | / | 350 | |
| Verwaltungskosten | RMB/hour | 4500 | 960 | 1633 |
| RMB-/Twasser-Verdampfungskapazität | 45 | 25,93 | ||
| RMBx10000/Tag | 10,8 | 6,2 | ||
| RMBx10000/Jahr (340days) | 3672 | 2115 | ||
Anmerkung: Gekostete Schätzung in Kraft: Dampf 150rmb/t, Strom 0,6 rmb/KWH, Wasser 0.5rmb/t.
Die Investition der kombinierten Verdampfungsprozessausrüstung erhöhte sich: Verdampfer (2500 m2) 375x10000 RMB; MVR-Kompressor 400x10000rmb, Gesamt-775x10000 RMB
Jährliche Betriebskosten Reduzierung des kombinierten Verdampfungsprozesses: 3672-2115 = 1557 (10000RMB)
Investitionszunahme-Amortisationsdauer des kombinierten Verdampfungsprozesses: 755 ÷ 1557=0.5year
Es kann gesehen werden dem, kann die Skala von 100t/von h als Beispiel nehmend, der kombinierte Verdampfungsprozeß die erhöhte Investition im halben Jahr wieder herstellen, und Abwehr 1557 (10000 RMB) jedes Jahr in der Zukunft, mit beträchtlichem wirtschaftlichem Nutzen.
Die Umschlagskapazität kann bis zu 100T/h, mit Vorteilen wie kleiner Bodenfläche und so weiter sein, Kompaktbauweise, stabile Operation.
Funktionsprinzipzeichnung

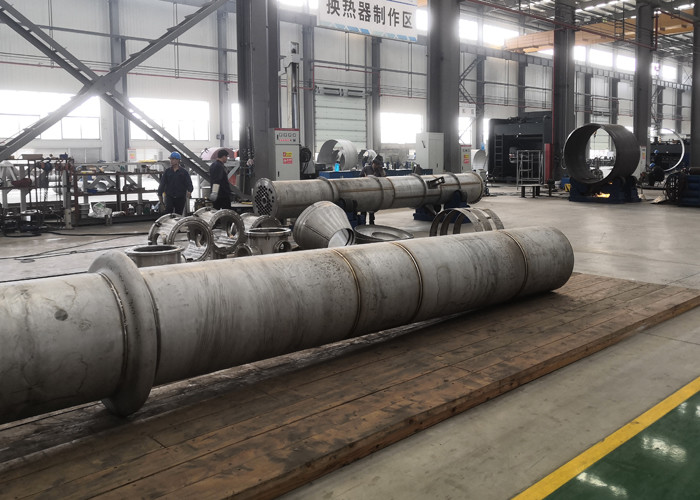

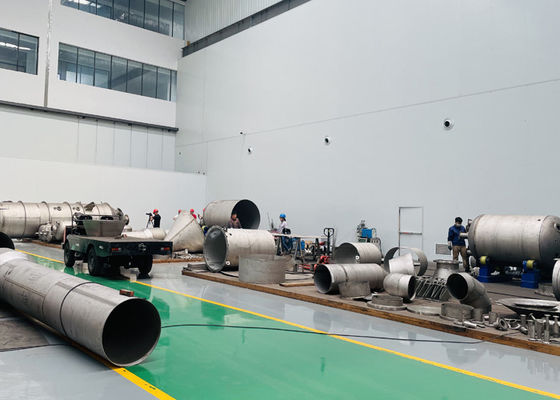

Unsere Produktionsfähigkeit und -zertifikat
