Niedriges Dampf-Verbrauchs-Doppeltes prägeartiger Kissen-Platten-Verdampfer
MVR-Anwendungen
MVR-Energieeinsparung, niedrigtemperaturverdampfungstechnologie ersetzt einfache Verdampfer. MVR ist in vielen Anwendungen, einschließlich weitverbreitet:
Null flüssige Entladung für industrielle Abwasserbehandlung
Chemische Industrie für Verdampfung, Kristallisation und Reinigung
Salzlösungskonzentration
Ro-Salzlösungskonzentration
Konzentration der Getränkeindustrie (Milch, Saft, Zucker, etc.)
Konzentration der Lebensmittelindustrie (MSG, Sojabohnenöl, Protein, Zucker)
Konzentration der Pharmaindustrie (Medizin, Vitamine)
Produkteinführung
Der MVR-Verdampfer drückt den niedrigtemperaturdampf durch den Kompressor zusammen, erhöht die Temperatur und den Druck und erhöht die Enthalpie und meldet dann den Wärmetauscher an, damit Kondensation vollen Gebrauch von der latenten Wärme des Dampfs macht. Außer dem Start wird der Sekundärdampf vom Verdampfer ohne rohen Dampf während des gesamten Verdampfungsprozesses durch den Kompressor, der Druck und der Temperaturanstieg und die Enthalpiezunahmen zusammengedrückt, und dann wird er zum Wärmeschrank des als geschickt Heizungsdampf verwendet zu werden Verdampfers. Halten Sie die materielle Flüssigkeit im kochenden Zustand, während der Heizungsdampf selbst in Wasser kondensiert. Auf diese Art wird der vorher weggeworfene Dampf völlig verwendet, wird latente Wärme wiederhergestellt, und thermische Leistungsfähigkeit wird verbessert.
Funktionsprinzip
Drücken Sie Sekundärdampf zusammen, indem Sie zentrifugalen Kompressor des Dampfs verwenden, oder anderes Dampfkompressionsgerät, zum sich seiner physikalischen Eigenschaften zu vergewissern erfüllen die Bedingungen für die Heizung des Dampfs; Verdampfung, die es als Heizungsdampf verwendet, erfordert nur neue Dampfversorgung, wenn die Maschine angestellt wird. Nachdem man Normalbetrieb eingetragen hat, gibt es keinen Bedarf, neuen Dampf zu liefern und nein (oder sehr klein) benötigt Sekundärdampf Kondensation. Deshalb verringerte MVR-Verdampfung im Wesentlichen, Dampfnachfrage aber verbraucht mehr Energie.
Haupteigenschaften
Hauptantrieb Energie des MVR-Verdampfungssystems ist elektrische Energie. Übertragung der elektrischen Energie auf mechanische Energie und die Qualität des zweiten Dampfs, der wirtschaftlicher, als ist Erzeugnis zu verbessern oder kaufen frischen Dampf.
Unter die meisten des Verdampfungsprozesses, benötigt System nicht frischen Dampf während der Operation. Benötigen Sie nur etwas Dampfausgleich für das Vorheizen des Rohstoffs, wenn Wärmeenergie vom entladenen Produkt oder von der Mutterflüssigkeit nicht aufbereitetes Anforderung verarbeiten sollen kann.
Kein unabhängiger Kondensator des Bedarfs für zweite Dampfkondensation, also kein verteilendes Kühlwasser des Bedarfs. Wasservorkommen und elektrische Energie werden gespart.
Verglichen mit traditionellen Verdampfern, ist MVR-Verdampfertemperaturdifferenz viel kleiner, kann mäßige Verdampfung erzielen, Produktqualität erheblich zu verbessern und zu verschmutzen verringern.
Verdampfungstemperatur des Systems kann gesteuert werden und sehr passend für Verdampfung eine Konzentration des thermischen empfindlichen Produktes.
Kosten des niedrigsten der Energieverbrauchs und Operation.
Operation
Die Operation der zwei Verdampfungsprozesse für die Behandlung des Weizenstrohs zermahlen schwarzen Alkohol wird gezeigt in der Tabelle.
Operation von zwei Verdampfungsprozessen für die Behandlung des schwarzen Alkohols der Papiermasse
Einzelteil | Station mit 5 Effekten | kombinierter Verdampfungsprozeß | ||
MVR Konzentration vor | Station der Verdampfung 5-effect | |||
Verdampfungswasser (t/h) | 100 | 64,28 | 35,72 | |
Ankommende Konzentration (%) | 10 | 10 | 20 | |
Heraus Konzentration (%) | 45 | 20 | 45 | |
Verdampferbereich (㎡) | 10000 | 8500 | 4000 | |
Kondensatorbereich (㎡) | 800 | / | 300 | |
Verbrauch | Dampf (t/h) | 25 | / | 9 |
Strom (kWh/h) | 500 | 1600 | 180 | |
Wasser (t/h) | 900 | / | 350 | |
Verwaltungskosten | RMB/hour | 4500 | 960 | 1633 |
RMB-/Twasser-Verdampfungskapazität | 45 | 25,93 | ||
RMBx10000/Tag | 10,8 | 6,2 | ||
RMBx10000/Jahr (340days) | 3672 | 2115 |
Anmerkung: Gekostete Schätzung in Kraft: Dampf 150rmb/t, Strom 0,6 rmb/KWH, Wasser 0.5rmb/t.
Die Investition der kombinierten Verdampfungsprozessausrüstung erhöhte sich: Verdampfer (2500 m2) 375x10000 RMB; MVR-Kompressor 400x10000rmb, Gesamt-775x10000 RMB
Jährliche Betriebskosten Reduzierung des kombinierten Verdampfungsprozesses: 3672-2115 = 1557 (10000RMB)
Investitionszunahme-Amortisationsdauer des kombinierten Verdampfungsprozesses: 755 ÷ 1557=0.5year
Es kann gesehen werden dem, kann die Skala von 100t/von h als Beispiel nehmend, der kombinierte Verdampfungsprozeß die erhöhte Investition im halben Jahr wieder herstellen, und Abwehr 1557 (10000 RMB) jedes Jahr in der Zukunft, mit beträchtlichem wirtschaftlichem Nutzen.
Funktionsprinzipzeichnung

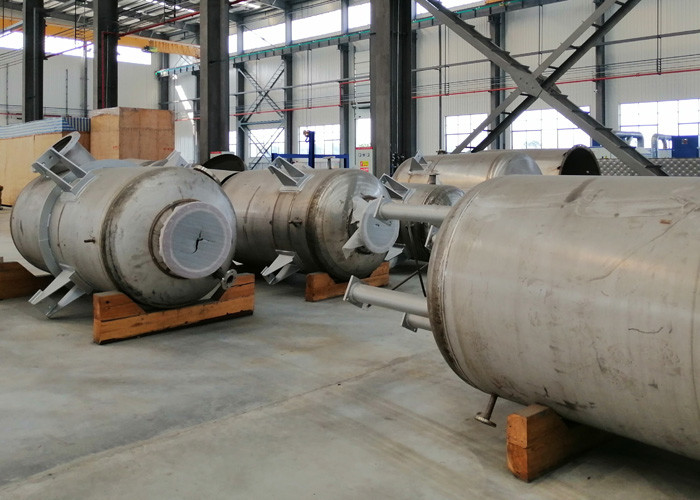

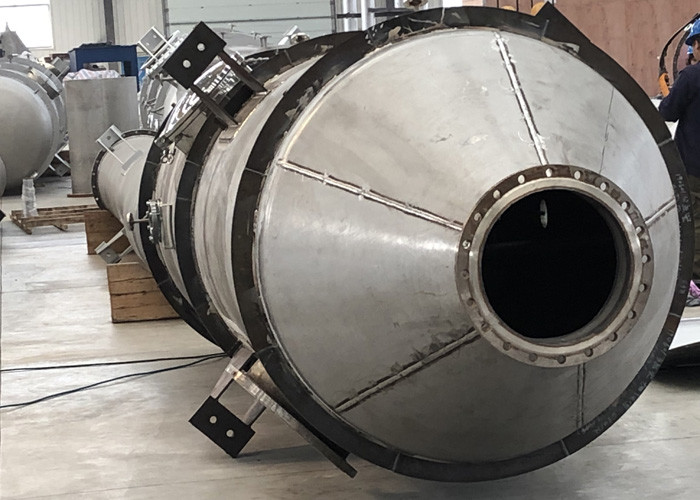

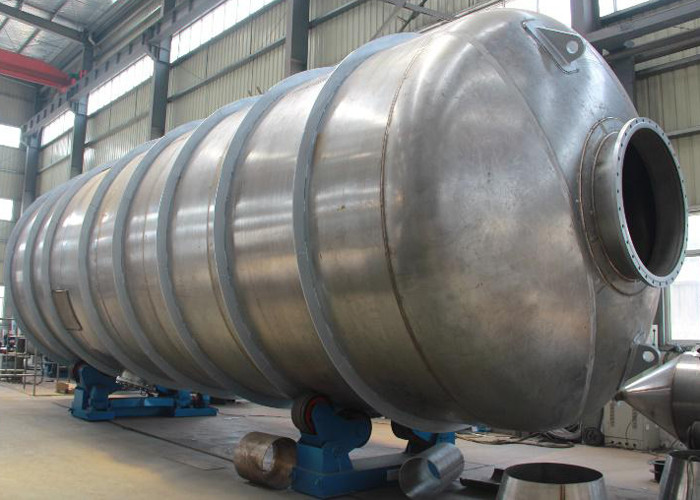

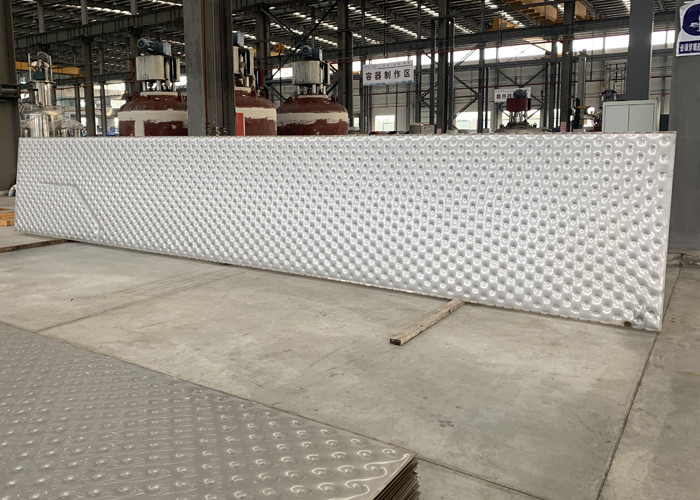

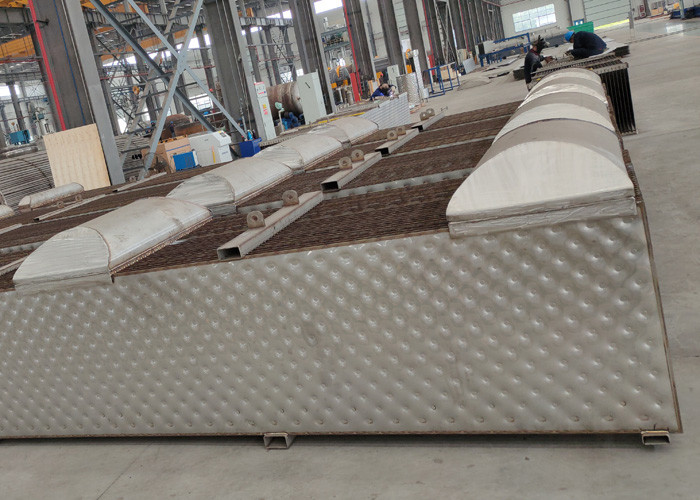

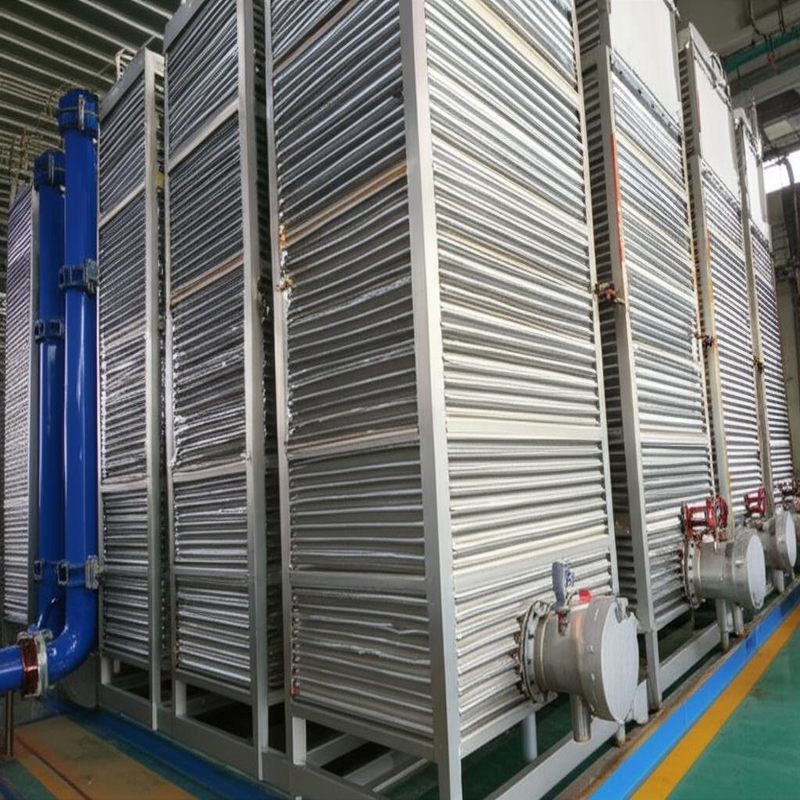

Werkstatt
