Rettungsenergie-industrieller Laser-Schweißen Enbossed-Kissen-Platten-Verdampfer in System MVR Evaporatotion
MVR-Beschreibung
Mechanisches Verdampfungsrekompressionssystem, das MVR genannt wird, die Prinzip ist, den zweiten Dampf zusammenzudrücken, der durch Verdampfer durch Dampfkompressor der hohen Leistungsfähigkeit erzeugt wird; dieser Prozess überträgt elektrische Energie auf Wärmeenergie und höhere der Druck und die Temperatur des zweiten Dampfs. Der zweite Dampf mit höherer Temperatur wird zum Verdampfungsraum, das Produkt für Verdampfung zu erhitzen geschickt. So kann die latente Wärme von Verdampfung des zweiten Dampfs Kreis- benutzt werden. Weniger Energie ausnutzend, die die mechanische Energie des Kompressorschaufelrads als die KompressionsWärmepumpe ist, wird Energie in das Heizmittel hinzugefügt und wird Kreis- in Heizungsprozeß verwendet. Unter diesem Umstand kein Bedarf, ersten Dampf als Heizmittel hinzuzufügen.
Hauptmerkmale:
Die energiesparende Technologie MVR-Verdampfers ist die höchstentwickelte internationale Technologie des Verdampfers, benötigt nur wenige Frischdampf (wenn Anfangsverdampfer wenig Frischdampf benötigt, während des normalen Betriebs fast nicht Frischdampf benötigen), die groß Betriebskosten des Geschäfts verringern, verringern Umweltverschmutzung.
Passend, Kompressorversorgungs-Wärmequelle anzunehmen, gibt es wenig Temperaturdifferenz, die mit traditionellem Verdampfer verglich, und kann mäßige Verdampfung, erheblich verbesserte Produktqualität erzielen und zu verschmutzen verringern.
Kein Bedarfskondensator oder nur kleiner Kondensator des Bedarfs, die Struktur und der Prozess sind, es können volle Selbsttätigkeit, Dauereinsatz, Sicherheit und zuverlässiges sein ziemlich einfach.
Dieses interne System des Verdampfers ausgerüstet mit sauberer Rohrleitung CIP, die sauberes an Ort und Stelle erzielen kann, einfach zu benützen und ohne toten Winkel.
Flüssiges Material kann unter niedriger Temperatur (50-100℃) in diesem Verdampfer verdunstet werden, ist das flüssige Material einheitlich und ohne laufendes Material, ist die nicht einfache Verkokung, materielles Denaturierung durch Hitze minimal.
Wegen des Gebrauches von 100% aufbereitender Sekundärdampflatenter wärme, den Gebrauch des Frischdampfes, so groß verringerter Dampfverbrauch vollständig vermeiden.
Für wärmeempfindliche Materialien mit Vakuumpumpe verwendet werden, die herein nah an Absolutdruck unter Vakuum getan werden kann, um Verdampfung der niedrigen Temperatur zu verwirklichen, kann die minimale Verdampfungstemperatur kann ℃ 50 sein.
Einfaches prozesskontrolliertes und Automatisierung-weil von der kleinen Menge des flüssigen Zurückhaltens, der Dünnschichtverdampfer Änderung entsprechend unterschiedlichem Vakuumgrad/Fütterungskapazitätskonzentrationstemperatur sein kann, die die Grundbedingungen für stabile Qualität von Produkten ist-.
Technische Eigenschaften MVR
MVR-Technologie benutzt den erzeugten Dampf für Hitze anstelle der teuren Wärmequellen
MVR-Technologie erfordert keinen Kühlturm und groß verringert den Gebrauch des Kühlwassers
MVR-Technologie ist leistungsfähiger als mit vielfacher Wirkung Rettungsenergie der traditionellen Verdampfungstechnologie und die Verringerung von Betriebskosten
MVR-Technologie ist wirklich energiesparend, Wassersparen, Klima-ton und Hilfen bei der Ressourcenwiederverwertung
MVR-Technologie erzielt die niedrigtemperaturverdampfung und groß verringert die Auswirkung auf Ihr Material
MVR-Technologiesystemstruktur ist einfach, voll-automatisiert, mit Dauerbetrieb
MVR-Systeme bestehen einem Verdampfer, einem Dampfkompressor, Trennzeichen, Pumpen, einer Rohrleitung, einer Instrumentierung und aus elektrischen Steuerkomponenten
MVR-Systeme können um einfache Verdampfer oder hoch entwickelte Rieselfilmrohrverdampfer entworfen sein
MVR-Systeme können einfache Dampfkompression oder hoch entwickelte Wurzelpumpen benutzen
MVR-Systeme können niedrigen flüssigen Raubüberfall haben oder sind umfangreichere Behältersysteme
MVR-Systeme können eine Vielzahl der Verdampfung, Prozessentwurf erzielen und flüssige Zusammensetzung bestimmt dieses
OperationsKostenvergleich
Die Operation der zwei Verdampfungsprozesse für die Behandlung wird in der Tabelle gezeigt.
Operation von zwei Verdampfungsprozessen für die Behandlung des PapierAbwassers.
Einzelteil | Station mit 5 Effekten | kombinierter Verdampfungsprozeß | ||
MVR Konzentration vor | Station der Verdampfung 5-effect | |||
Verdampfungswasser (t/h) | 100 | 64,28 | 35,72 | |
Ankommende Konzentration (%) | 10 | 10 | 20 | |
Heraus Konzentration (%) | 45 | 20 | 45 | |
Verdampferbereich (㎡) | 10000 | 8500 | 4000 | |
Kondensatorbereich (㎡) | 800 | / | 300 | |
Verbrauch | Dampf (t/h) | 25 | / | 9 |
Strom (kWh/h) | 500 | 1600 | 180 | |
Wasser (t/h) | 900 | / | 350 | |
Verwaltungskosten | RMB/hour | 4500 | 960 | 1633 |
RMB-/Twasser-Verdampfungskapazität | 45 | 25,93 | ||
RMBx10000/Tag | 10,8 | 6,2 | ||
RMBx10000/Jahr (340days) | 3672 | 2115 |
Anmerkung: Gekostete Schätzung in Kraft: Dampf 150rmb/t, Strom 0,6 rmb/KWH, Wasser 0.5rmb/t.
Die Investition der kombinierten Verdampfungsprozessausrüstung erhöhte sich: Verdampfer (2500 m2) 375x10000 RMB; MVR-Kompressor 400x10000rmb, Gesamt-775x10000 RMB
Jährliche Betriebskosten Reduzierung des kombinierten Verdampfungsprozesses: 3672-2115 = 1557 (10000RMB)
Investitionszunahme-Amortisationsdauer des kombinierten Verdampfungsprozesses: 755 ÷ 1557=0.5year
Es kann gesehen werden dem, kann die Skala von 100t/von h als Beispiel nehmend, der kombinierte Verdampfungsprozeß die erhöhte Investition im halben Jahr wieder herstellen, und Abwehr 1557 (10000 RMB) jedes Jahr in der Zukunft, mit beträchtlichem wirtschaftlichem Nutzen.
Die Umschlagskapazität kann bis zu 100T/h, mit Vorteilen wie kleiner Bodenfläche und so weiter sein, Kompaktbauweise, stabile Operation.
Funktionsprinzipzeichnung

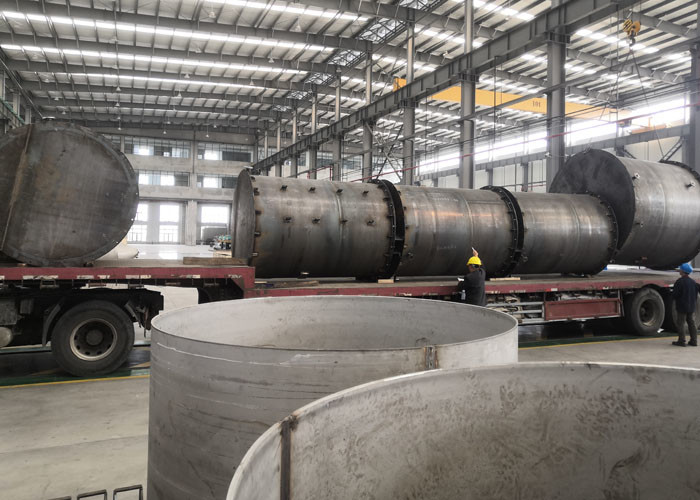

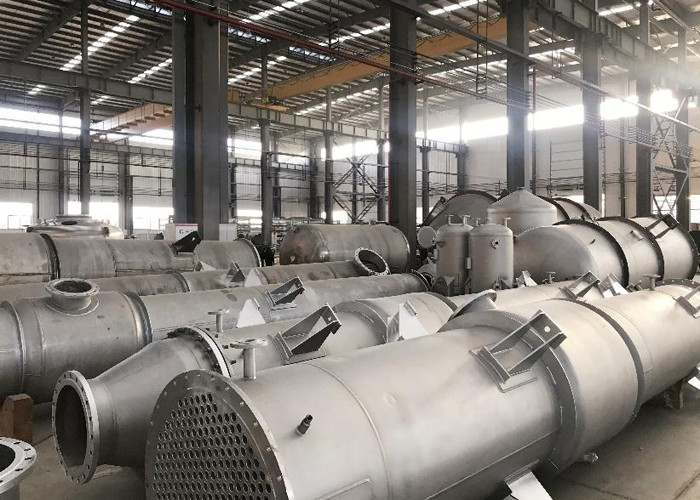

Unsere Produktionsfähigkeit und -zertifikat
