Maßgeschneiderte 1,2 mm starke doppelt aufgeblasene Kissenplattenplatten für Wärmetauscher
Einführung

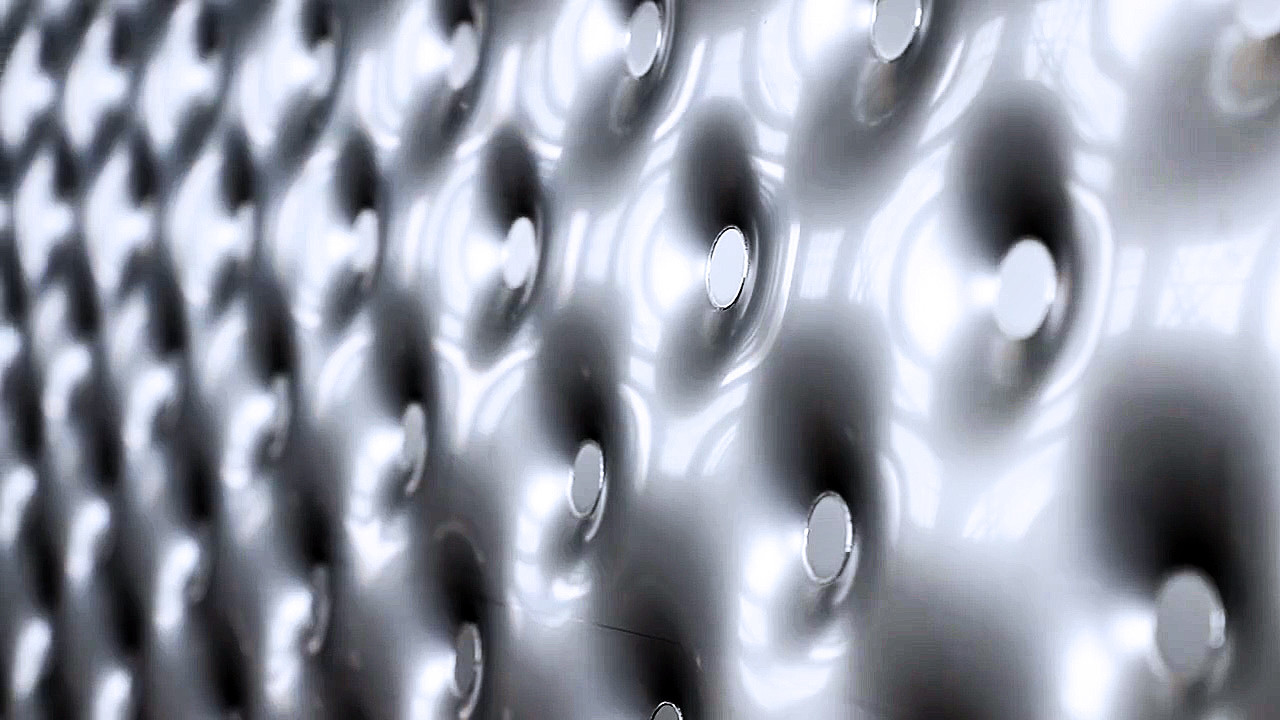

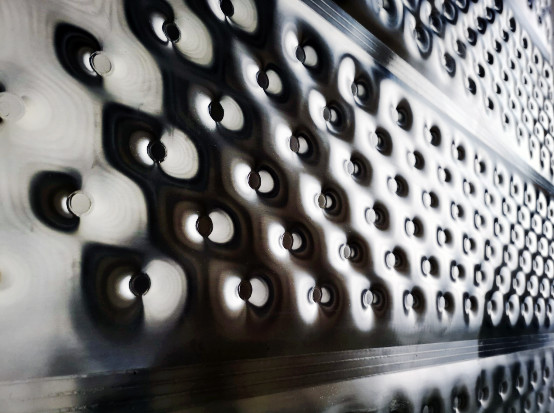

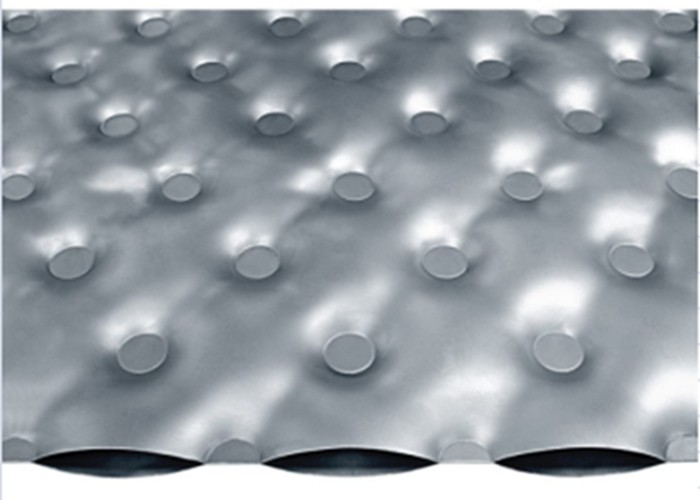

Kissenplatten, auch Noppenplatten oder Thermoplatten genannt, bestehen aus zwei Edelstahlblechen, die durch Schweißen eines benutzerdefinierten Kreisschweißmusters lasergeschweißt werden.Dann wird die Platte durch Wasserdruck aufgeblasen, wodurch ein spezifisches ein- oder zweifach geprägtes Profil entsteht – die Kissenplatte, durch die die Kühlung oder Erwärmung geleitet wird.Die Dicke und das Punktmuster werden durch die Druckanforderungen bestimmt.
Funktion
1. Kissenplatten als Luft-/Wasser-/Wärmetauscher
Neben der Temperierung von Flüssigkeiten werden Kissenplatten auch als Luft/Flüssigkeits-Wärmetauscher eingesetzt.Bei verunreinigter oder verschwendeter Luft und bei hohem Reinigungsbedarf werden immer mehr Kissenplatten als Luft/Wasser-Wärmetauscher eingesetzt.Die große Austauschfläche und die guten Reinigungsmöglichkeiten sind wichtige Merkmale dieses Wärmetauschertyps.
2. Intensiver Temperaturaustausch
Die große Oberfläche der Kissenplatten sorgt für einen guten und intensiven Temperaturaustausch zwischen der Flüssigkeit innerhalb der Kissenplatten und der Flüssigkeit außerhalb der Platten, ein weiterer Vorteil ist die gute Reinigungsmöglichkeit.Bei der Wärmerückgewinnung kommen auch Kissenplatten zum Einsatz.
Spezifikation
| Produktname | Plattenwärmetauscher |
| Material | Rostfreier Stahl |
| Farbe | Nickelweiß |
| Standard | DIN GB ISO JIS BA ANSI ASMI |
| Klasse | SUS201,SUS304,SUS316,DSS2205 |
| Übersicht Materialverhältnisse bei Doppelkissenprägungen |
Kissenplatte 0,8 mm + 0,8 mm Kissenplatte 1,0 mm + 1,0 mm Kissenplatte1,2 mm + 1,2 mm Kissenplatte1,5 mm + 1,5 mm Kissenplatte2,0 mm + 2,0 mm |
| Übersicht Materialverhältnisse bei Einzelkissenprägungen | Kissenplatte 0,8 mm + 2,0 mm Grundplatte Kissenplatte 1,0 mm + 2,5 mm Grundplatte Kissenplatte 1,2 mm + 4,0 bis 15 mm Grundplatte Kissenplatte 1,5 mm + 4,0 bis 15 mm Grundplatte Kissenplatte 2,0 mm + 5,0 bis 15 mm Grundplatte |
Zeichnung
Etwa uns
Die Produktionsbasis unseres Unternehmens befindet sich in der Huangqiao Industrial Zone von Taixing und erstreckt sich über eine Fläche von 300 Hektar.Die Unternehmen
Beteiligte sind in den Bereichen Neue Materialien, Neue Energie, Medizin, Chemie, Umweltschutz, Lebensmittel und Getränke usw. Die Website ist https://www.hanputhermal.com
Das Unternehmen verfügt über verschiedene Arten von allgemeinen (Spezial-) Maschinengeräten, darunter 480 Sets und ist die am weitesten entwickelten Arbeitsgeräte der Welt, wie: Toshiba CNC-Bohr- und Fräsmaschine aus Japan importiert, deutsches Schiess CNC-Drehbearbeitungszentrum usw.
